TSK UF200: 技术规格、应用领域及优势
随着半导体行业的飞速发展，测试设备在保障芯片性能和质量方面的作用日益凸显。在这个过程中，TSK UF200 探针台（Wafer Prober）作为一种高精度的测试设备，得到了广泛应用。TSK UF200 是探针卡测试系统中的重要组成部分，能够提供精确、快速的测试方案，适应现代化半导体生产的高标准需求。本文将全面介绍 TSK UF200 的技术规格、应用领域及其在行业中的优势，更深入地探讨该设备在半导体测试中的重要性。
TSK UF200 技术规格
1. 详细技术参数
TSK UF200 在设计上高度重视测试的精确性和可靠性，其技术参数如下：
- 探测区域：支持最大直径200mm的晶圆，适应不同尺寸的芯片测试需求。
- 测量精度：TSK UF200 提供亚微米级的探测精度，适用于高密度封装和先进工艺节点下的晶圆测试。
- 温度范围：设备支持广泛的操作温度范围（-40°C 至 150°C），确保在极端温度条件下仍能进行稳定的测试。
- 电气性能：UF200 提供高精度的电流、电压测试功能，能够在低电流条件下保持稳定的测试结果，满足不同应用场景的需求。
- 机械结构：设备采用模块化设计，允许用户根据需求灵活调整或升级测试模块，提升设备的可扩展性和兼容性。
- 自动化支持：UF200 具备全自动化功能，支持自动对准（Auto Alignment）、自动加载（Auto Load）等功能，减少人工干预，提高测试效率。
TSK UF200 规格表
| 准确性 | 4 微米 |
| 晶圆尺寸 | 5、6 和 8 英寸 |
| 最大 X/Y 速度 | 200 毫米（8 英寸）/秒 |
| UF200 处理器 | |
| Z 平台/卡盘 | |
| 范围 | 1.36英寸 |
| 速度 | 35 毫秒/0.020 英寸行程 |
| 旋转 | ± 5° |
| 装载机（晶圆处理器） | |
| 卡带容量 | 1 个标准盒式磁带；第二个盒式磁带可选 |
| 晶圆处理 | 机械臂 |
| 精细对准 | CCD图像处理 |
| 硬盘驱动器 | 100 MB |
| 软盘驱动器 | 3.5 英寸；1 个标准 |
| 展示 | 10.4 英寸彩色 LCD |
| 功耗 | 约1.5千伏安 |
| 磁光驱 | 640MB |
| 所需设施 | |
| 空气 | 60 PSI @ 3 cfm。 |
| 真空 | 25 英寸/汞柱。 |
| 方面 | 44 英寸宽 x 44 英寸深 x 35.2 英寸高 |
| 重量 | 2150 磅 |
2. 设计与工程特点
TSK UF200 的设计体现了高度的技术创新与工程优化。首先，它的模块化设计不仅增强了设备的灵活性，还降低了维护成本。其次，该设备使用了先进的低热膨胀材料，能够在极端温度下保持稳定的机械性能。此外，TSK UF200 的探针头部分具有出色的耐磨性，能够在长时间的重复测试中保持精度不变。
设备的电气接口和信号传输系统经过特别设计，能够有效减少测试过程中的噪声干扰，确保测量结果的高精度和一致性。对于超高频、高速信号的测试需求，UF200 也提供了优异的支持，能够应对未来更高复杂度的芯片测试需求。
应用领域
1.半导体制造
在半导体制造过程中，晶圆级的测试是确保芯片质量和性能的重要步骤。TSK UF200 凭借其高精度的探针系统，广泛应用于各类晶圆测试，包括但不限于模拟芯片、数字芯片和混合信号芯片。特别是在现代高密度封装技术（如BGA、CSP）的支持下，UF200 的微米级探针精度使其能够快速发现芯片制造中的缺陷，从而大大提高产品良率。
此外，随着 5G、AI、IoT 等新兴技术的推动，芯片设计日趋复杂，TSK UF200 也能胜任这些复杂芯片的测试，确保其在出厂前达到预期的电气性能。
2.研究与开发
在研发领域，UF200 是科学家和工程师的得力工具。无论是新材料的测试，还是先进封装技术的验证，该设备都能够提供可靠的测试数据。特别是在测试需要极高精度和低噪声的情况下，UF200 的性能尤为突出。
例如，在新型半导体材料（如GaN、SiC）的测试中，UF200 可在高温和高电压环境下提供稳定的测试结果，帮助科研人员加快材料研究和技术验证的进程。
3.质量控制
TSK UF200 也是半导体生产中质量控制的核心设备。通过高效的自动化测试能力，该设备能够在生产线上对晶圆进行实时监控，确保每一块晶圆都符合设计规范。由于设备的高精度探针和稳定的测试平台，UF200 能够快速捕捉潜在的缺陷，从而减少后续的成品率损失和返工成本。

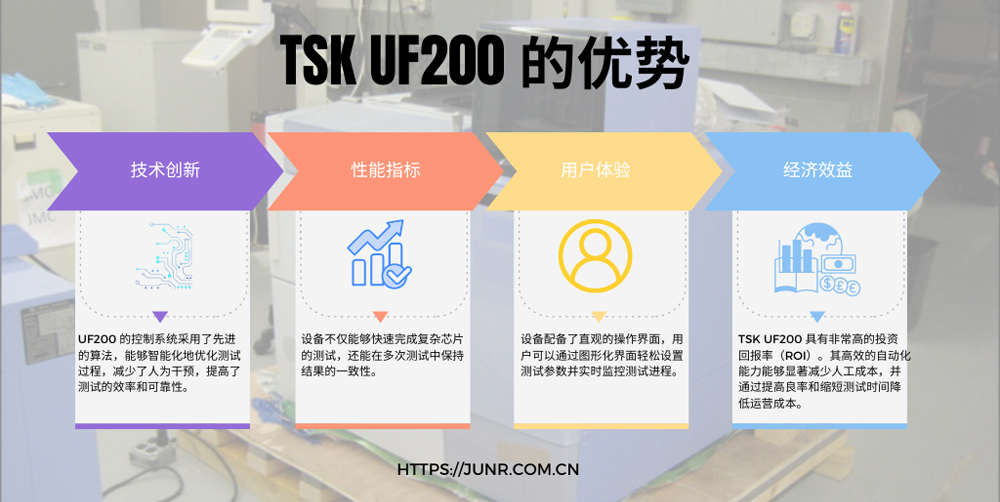

TSK UF200 的优势
1. 技术创新
与市场上的其他探针台相比，TSK UF200 在技术上具有明显的优势。其专利的探针头设计提高了测量的灵敏度，同时降低了探测过程中产生的噪声。UF200 的控制系统采用了先进的算法，能够智能化地优化测试过程，减少了人为干预，提高了测试的效率和可靠性。
2. 性能指标
在实际应用中，TSK UF200 的性能表现非常出色。设备不仅能够快速完成复杂芯片的测试，还能在多次测试中保持结果的一致性。这一特点对于大规模生产的晶圆测试尤为重要，能够显著缩短生产周期并提高产能。
3. 用户体验
除了技术上的优势，TSK UF200 还具有高度的用户友好性。设备配备了直观的操作界面，用户可以通过图形化界面轻松设置测试参数并实时监控测试进程。此外，TSK 提供的技术支持和售后服务也非常完善，用户能够在设备使用过程中得到专业的技术帮助和指导。
4. 经济效益
从经济角度看，TSK UF200 具有非常高的投资回报率（ROI）。其高效的自动化能力能够显著减少人工成本，并通过提高良率和缩短测试时间降低运营成本。对于大批量生产的半导体厂商来说，UF200 不仅能够节约成本，还能提升市场竞争力。
行业趋势与未来展望
1.市场需求分析
随着全球半导体市场的持续扩张，尤其是在 5G、人工智能、物联网等新兴技术领域的推动下，对高性能探针台设备的需求也在不断增加。UF200 的灵活性、精度和高效性使其成为半导体行业中广泛应用的主流设备，能够满足未来几年市场快速增长的需求。
2.技术发展方向
未来的探针测试设备将朝着智能化、自动化方向发展。随着AI技术的进一步融合，测试设备将能够通过自主学习优化测试流程，提高效率并减少错误率。TSK UF200 的模块化设计和开放式架构使其能够适应未来技术的升级和拓展，为未来的技术发展奠定了坚实基础。
3.竞争环境
尽管市场上有多个探针台设备品牌，但 TSK UF200 凭借其卓越的性能、强大的技术支持和广泛的应用领域，在全球市场中保持了竞争优势。其高性价比和稳定的市场表现使其在与其他品牌的竞争中脱颖而出。
TSK UF200 作为半导体测试领域中的旗舰设备，以其高精度、高效率和高可靠性得到了广泛认可。无论是在生产线上的晶圆测试，还是科研领域的新技术验证，UF200 都展现了出色的性能和技术优势。随着半导体行业的不断发展，UF200 在未来的应用前景将更加广阔，并将在提升半导体制造质量和效率方面发挥更加重要的作用。
