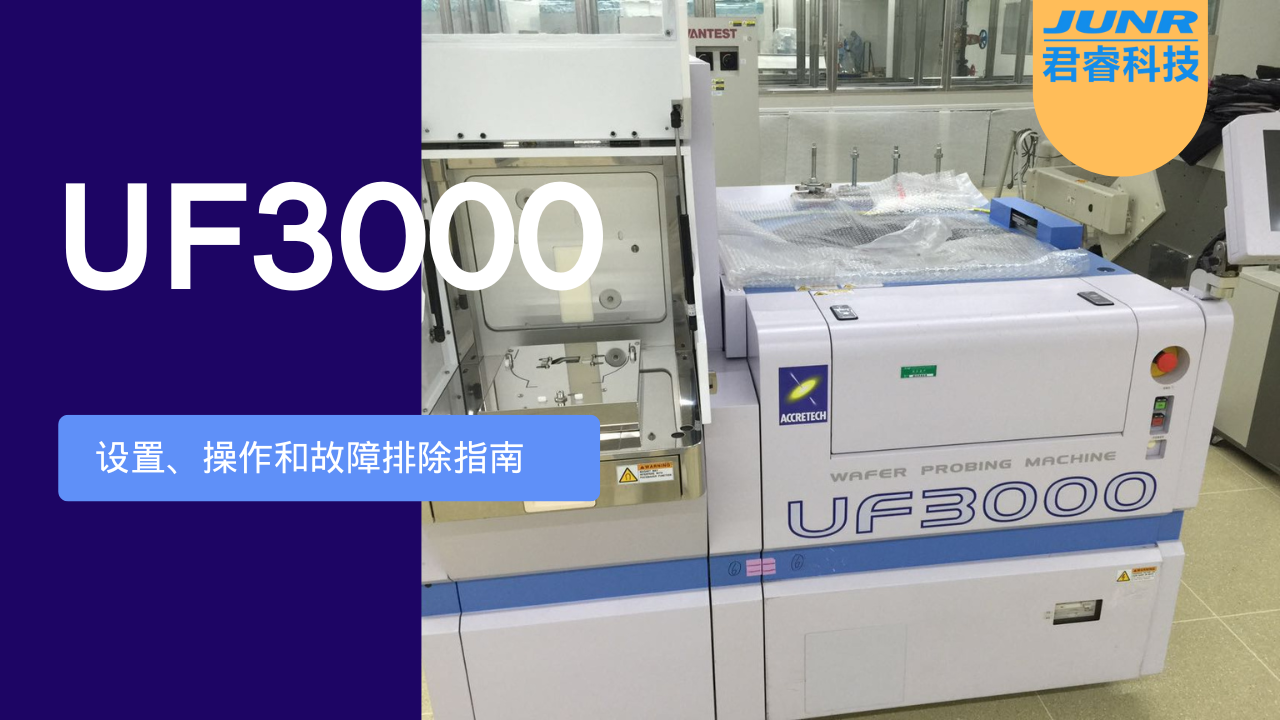

UF3000 探针台手册：设置、操作和故障排除指南

UF3000 探测器是一种高精度设备，广泛用于半导体晶圆测试。它在确保集成电路 (IC) 最终定型和封装前的电气功能方面起着至关重要的作用。本用户指南全面介绍了如何正确设置、操作、维护和排除 UF3000 探测器的故障，使用户能够最大限度地提高其性能和使用寿命。

了解 UF3000 的用户手册不仅对高效操作至关重要，而且对于避免半导体测试环境中可能发生的常见错误也至关重要。本指南将涵盖从初始设置和校准到高级功能的所有内容，确保操作员可以自信地操作探测器。

UF3000探针台概述

UF3000 是一款用途广泛且可靠的晶圆探测器，旨在满足高容量和高精度测试环境的需求。下表概述了 UF3000 探测器的主要技术规格：

UF3000 通常用于半导体器件的晶圆级可靠性 (WLR) 测试、参数测试和功能测试。其先进的对准功能、高吞吐量和高精度使其成为研究和生产环境的理想选择。

核心组件：

• 晶圆夹盘：在测试过程中固定晶圆，并可根据测试要求加热或冷却。
• 探针卡支架：支持用于与晶圆垫接触进行测试的各种探针卡。
• Z 轴控制：允许对晶圆和探针卡对准进行精细调整。

1. 开始使用 UF3000 探测器

拆箱和设置：

在操作 UF3000 之前，务必遵循系统的拆箱和设置程序，以确保所有组件完好无损且配置正确。请遵循以下步骤：

1. 1.1 开箱清单：

   • 检查包装是否有损坏迹象。
   • 检查手册中列出的所有组件是否包含（探针卡支架、晶圆卡盘、电缆、手册、软件光盘）。
   • 确保接地带和 ESD 保护装置等安全设备可用。

2. 1.2 安装说明：

   • 定位探测器：将探测器放置在具有适当温度和湿度水平的受控环境中的稳定、无振动的表面上。
   • 电气连接：确保探测器连接到稳定的电源。使用提供的电源线并将其连接到接地插座。
   • 连接外围设备：将任何外部设备（如 PC 或显示器）连接到 UF3000。按照手册中的说明连接探针卡支架和晶圆处理臂。
   • 安装软件：如果需要，请在连接的 PC 上安装 UF3000 软件套件。确保所有驱动程序均已正确安装。

3. 1.3 打开探测器电源：

   • 确认所有连接都是安全的。
   • 通过打开主电源来打开探测器的电源。
   • 等待初始化序列完成，它将显示在连接的显示器上。

4. 1.4 基本导航：

   UF3000 界面包括用于导航的各种控制面板：

   • 主控制面板：控制晶圆装载、卡盘移动和测试序列启动。
   • 状态监视器：显示晶圆定位、对准精度和测试进度的实时数据。

2. 操作UF3000探测器

正确操作 UF3000 需要充分了解其配置和测试程序。以下详细说明可帮助操作员了解核心操作功能。

探测器配置：

要准备 UF3000 进行测试，请按照以下步骤操作：

1. 2.1 加载探针卡：

   • 将探针卡安装到探针卡支架上。
   • 确保探针尖端清洁并与晶圆接触垫对齐。

2. 2.2 晶圆装载：

   • 使用晶圆处理臂将晶圆装载到卡盘上。
   • 确保晶圆与卡盘正确对齐，以防止损坏或测试错误。

3. 2.3 测试配置：

   • 在软件中配置测试参数，包括温度设置、测试电压和电流阈值。
   • 将配置保存为预设以供将来使用。

执行测试：

1. 2.1 运行测试：

   • 通过软件界面启动测试序列。
   • 探测器将把晶圆移动到探针卡下方的位置，然后自动开始测试。
   • 测试序列将根据预设的参数运行，并实时收集和显示数据。

2. 2.2 监控测试进度：

   • 通过实时状态监视器来监控晶圆的位置和探针尖端的对准情况。
   • 如果出现错位，请暂停测试并手动重新对准探针卡或晶圆。

3. 2.3 保存和导出数据：

   • 测试完成后，以所需格式（例如 CSV、XML）保存测试数据。
   • 将数据导出到外部存储设备或直接上传到网络服务器。

3. 校准和对准程序

精确校准对于确保精确的测试结果至关重要。UF3000 提供手动和自动校准选项，以保持最佳性能。

定期校准的重要性：

定期校准有助于保持探测器测量的准确性，并防止可能导致测试结果不正确的漂移。操作员应执行以下校准程序：

• 更换探针卡后。
• 经过明显的温度波动后。
• 长时间不活动之后。

手动校准步骤：

1. 3.1 探针卡对准：
   • 调整探针卡的 X、Y 和 Z 轴定位，以确保探针尖端与晶圆垫精确对齐。
   • 使用软件上的手动校准界面，进行微调定位。
2. 3.2 Z 轴对齐：
   • 通过调整 Z 轴（垂直）对齐，确保探针尖端与晶圆实现最佳接触。
   • 使用“Tip-to-Die”校准模式测量探针尖端和晶圆焊盘之间的接触力。

自动校准工具：

UF3000 还具有自动校准选项，可以简化流程：

• 自动对准工具：系统使用基于视觉的对准来自动调整探针卡的位置。
• 尖端校准：使用内置力传感器自动校准 Z 轴，以确保探头尖端接触一致。

操作员应定期运行这些校准工具，尤其是在不同晶圆尺寸或测试类型之间切换时。

常见问题故障排除

即使操作正确，UF3000 探测器的使用过程中也会出现问题。快速识别和解决这些问题对于最大限度地减少停机时间和确保测试结果的准确性至关重要。以下是故障排除常见问题的综合指南，分为硬件和软件类别。

错误代码及其含义：

UF3000 配备诊断系统，当检测到问题时会显示错误代码。下面列出了一些最常见的错误代码及其含义：

与硬件相关的问题：

1. 探针卡错位：

   • 问题：探针卡与晶圆没有正确接触。
   • 解决方案：重新校准探针卡的 X、Y 和 Z 轴对齐。确保探针尖端或晶圆表面上没有障碍物或碎屑。

2. 晶圆装载问题：

   • 问题：晶圆装载不正确或者从卡盘上滑落。
   • 解决方法：检查吸盘真空压力，确保晶圆搬运臂功能正常。清洁吸盘表面并重新装载晶圆。

3. 温度控制问题：

   • 问题：探测器无法维持所需的卡盘温度。
   • 解决方案：检查加热/冷却元件是否正常工作。检查温度传感器，必要时更换。

与软件相关的问题：

1. 通信错误：

   • 问题：探测器无法与控制软件通信。
   • 解决方法：检查UF3000与PC之间的所有网络和电缆连接。重新启动探测器和软件。如有必要，重新配置网络设置。

2. 软件冻结或崩溃：

   • 问题：控制软件在运行过程中无响应或崩溃。
   • 解决方案：确保软件为最新版本，并与探测器的固件版本兼容。如果问题仍然存在，请重新安装软件或联系技术支持。

维护指南

正确维护 UF3000 探针台对于延长其使用寿命和保持高测试精度至关重要。应遵循日常和长期维护程序以确保最佳性能。

每日和每周维护程序：

操作员应在每个测试周期结束时执行基本维护任务，以确保 UF3000 保持良好的工作状态。关键任务包括：

1. 清洁晶圆卡盘：

   • 灰尘和碎屑会积聚在卡盘表面，导致晶圆附着力差或测试不准确。每天使用经批准的清洁溶液和无绒布清洁卡盘。

2. 检查探针卡：

   • 检查探头尖端是否有磨损或污染的迹象。用异丙醇轻轻擦拭探头尖端以清除任何残留物。

3. 电缆和电源连接检查：

   • 确保所有电缆和电源连接牢固。检查电缆是否有磨损迹象，必要时进行更换。

长期维护：

UF3000 长期使用后需要进行更广泛的维护。 其中包括：

通过遵守这些维护计划，操作员可以防止意外故障并确保 UF3000 以最佳效率运行。

UF3000 探测器是一款功能强大的半导体测试工具，具有精度高、可靠性强和多功能性等特点。通过遵循本综合指南，操作员可以确保充分发挥探测器的潜力。从设置和校准到故障排除和维护，本指南的每个部分都旨在帮助用户掌握 UF3000 的关键功能。

定期维护、遵守安全预防措施以及正确使用先进功能将确保 UF3000 继续提供准确、高效的测试结果，使其成为任何半导体测试环境中的宝贵资产。
