半导体行业依靠精密和创新蓬勃发展，而等离子蚀刻是制造先进集成电路 (IC) 的重要工艺。Lam Research Corporation 一直处于开发尖端等离子蚀刻系统的前沿，其 LAM 9600 和 LAM 9400 脱颖而出，成为行业基准。本文对这些系统进行了深入比较，深入探讨了它们的技术细节、应用和优势，以指导专业人士根据其特定需求选择合适的工具。
等离子蚀刻系统简介
等离子蚀刻是一种干法蚀刻技术，利用化学反应性等离子体去除基板上的材料。它在定义硅晶片上的复杂图案方面起着至关重要的作用，而硅晶片是构成晶体管、存储单元和现代集成电路其他组件的元件。Lam Research 的 LAM 9600 和 LAM 9400 因其可靠性和适应性而广受好评，使其成为半导体制造中必不可少的工具。

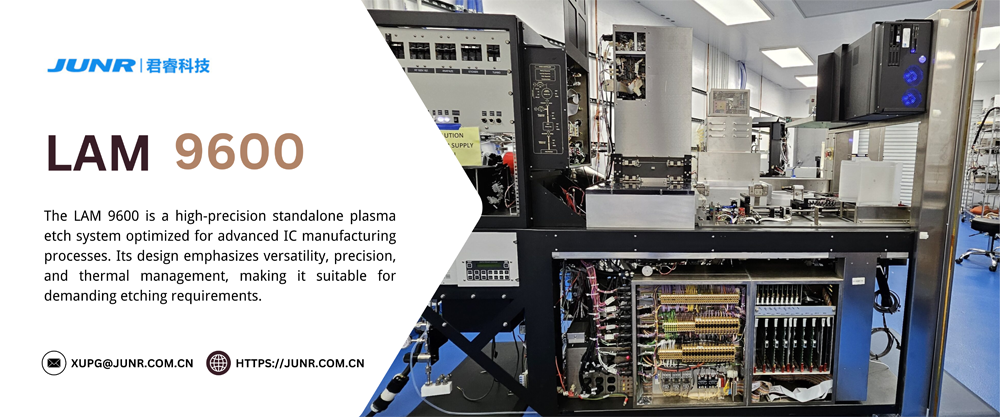

LAM 9600 概述
LAM 9600 是一款高精度独立等离子蚀刻系统，针对先进的 IC 制造工艺进行了优化。其设计注重多功能性、精确性和热管理，适合苛刻的蚀刻要求。
主要规格
- 晶圆尺寸: 200毫米晶圆，与现代制造节点兼容。
- 等离子源: 变压器耦合等离子体 (TCP) 采用先进的射频控制，确保等离子体密度均匀。
- 冷却系统: 闭环背面氦冷却可实现精确的热管理。
- 端点检测: 双波长终点检测（703 nm 和 520 nm），可实现实时过程监控。
- 真空系统: 高效 SEIKO SEKI 1000L 涡轮泵，可维持最佳室内条件。
应用
- 对晶体管栅极的硅、氧化物和氮化物层进行高级蚀刻。
- IC 互连层的亚微米蚀刻。
- 用于 3D NAND 和 DRAM 存储器结构的高纵横比蚀刻。

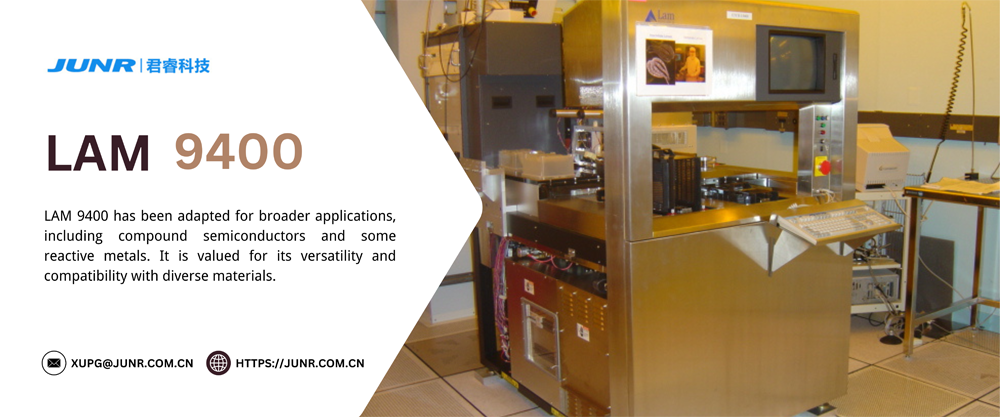

LAM 9400 概述
LAM 9400 最初设计用于多晶硅蚀刻，现已被应用于更广泛的领域，包括复合半导体和一些活性金属。它因其多功能性和与多种材料的兼容性而受到重视。
主要规格
- 晶圆尺寸: 主要支持 150 毫米晶圆，并可选择安装较小的基板。
- 等离子源: TCP 带有集成偏置电源，可增强离子能量控制。
- 温度范围: 标准操作温度为 50°C，可根据不同的工艺在 -40°C 至 80°C 范围内调节。
- 气体兼容性: 支持多种气体，包括 Ar、Cl₂、SF₆、C₄F₈ 和 O₂。
- 真空系统: 精工精机 STP-H1000C 涡轮泵，容量为 1000 升/秒。
应用
- 多晶硅、氧化物、氮化物和 III-V 材料的蚀刻。
- 需要多种材料加工的研究和开发应用。
- 复合半导体行业的原型设计和小批量生产。

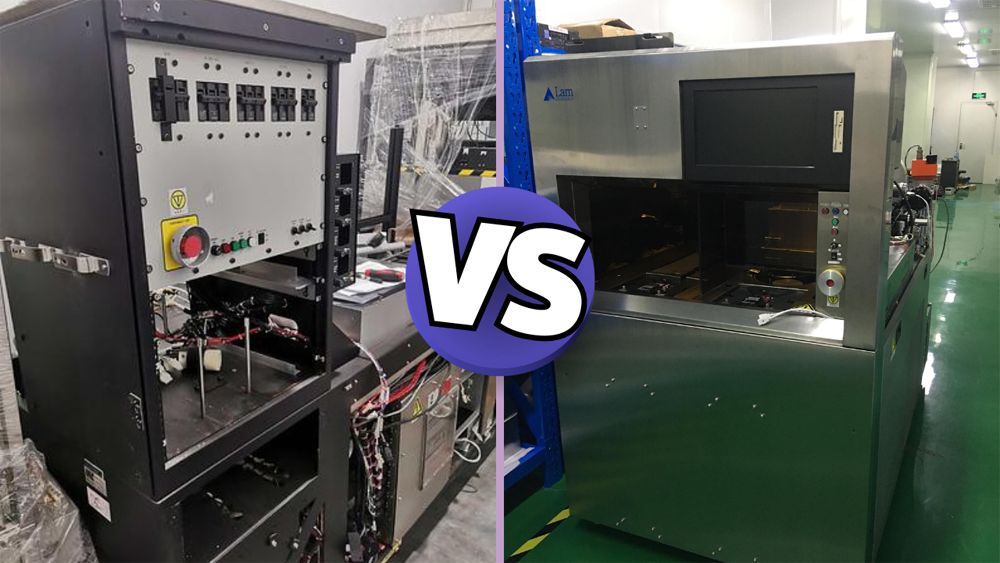

详细技术比较
为了突出每个系统的差异和优势，我们对关键技术参数进行了详细的比较：
| 特征 | LAM 9600 | LAM 9400 |
|---|---|---|
| 晶圆尺寸 | 200 mm | 150 mm (支持较小的部件) |
| 等离子源 | 配备先进 RF 发生器的 TCP | 带偏压电源的 TCP 用于离子控制 |
| 冷却系统 | 闭环氦冷却 | 背面氦气冷却，非闭环 |
| 端点检测 | 双波长 (703 nm, 520 nm) | |
| 气体化学 | 特定的 | 与 Ar、SF₆、Cl₂ 等具有广泛的兼容性。 |
| 真空系统 | SEIKO SEKI 1000L 涡轮泵 | Seiko Seiki STP-H1000C, 1000 L/sec |
| 应用 | 高精度集成电路制造 | 多功能材料和研发用途 |
1. 精度与灵活性
LAM 9600 注重精度和工艺均匀性，是尖端制造节点的理想选择。相比之下，LAM 9400 为各种材料和实验工艺提供了更大的灵活性，这对于研发环境至关重要。
2. 晶圆兼容性
LAM 9600 的 200 毫米晶圆处理能力与当前半导体行业标准一致。然而，LAM 9400 处理较小晶圆的能力为小众和传统应用提供了优势。
应用程序和行业用例
LAM 9600 和 LAM 9400 分别适用于半导体制造中的不同领域。下面，我们深入探讨一下它们的应用：
A. LAM 9600 的应用
晶体管栅极蚀刻
- LAM 9600 的精确等离子控制对于定义线宽小于 10 nm 的晶体管中的栅极结构至关重要。
- 示例：先进处理器中的 FinFET 栅极制造。
-
存储设备生产
- 支持 3D NAND 和 DRAM 的高深宽比蚀刻，确保最小的线边缘粗糙度和最佳的电气性能。
- 示例：128 层 NAND 闪存中的垂直堆叠蚀刻。
-
互连结构
- 实现 IC 互连中铜和低 k 电介质层的亚微米蚀刻。
- 示例：逻辑器件中的多层互连。
B. LAM 9400 的应用
多晶硅蚀刻
- LAM 9400 最初是为多晶硅蚀刻而设计的，至今仍然是传统半导体制造中用于此目的的首选工具。
-
III-V 半导体工艺
- 它与 GaAs 和 InP 等 III-V 材料的兼容性使其适用于光电设备。
- 示例：LED 和激光二极管制造。
-
研究与开发
- LAM 9400 在材料处理和气体化学方面的灵活性使其成为研发实验室的理想选择。
- 示例：为下一代半导体制作新材料原型。
优点和局限性
1. LAM 9600：优势
- 高精度: 非常适合具有严格工艺要求的先进节点。
- 增强热控制: 闭环氦冷却可确保晶圆温度均匀。
- 强大的端点检测: 双波长监控降低了过程变化性。
2. LAM 9600：局限性
- 材料兼容性的灵活性有限。
- 与 LAM 9400 等多功能工具相比，运营成本更高。
3. LAM 9400：优势
- 广泛的材料兼容性: 支持多种材料和气体化学。
- 研发成本效益: 非常适合探索性过程和遗留应用程序。
- 可调温度范围: 为不同的材料需求提供灵活性。
4. LAM 9400：局限性
- 与 LAM 9600 相比，端点检测的精度较低。
- 仅限于150毫米晶圆，限制了其在现代大批量生产中的使用。
结论
LAM 9600 和 LAM 9400 是 Lam Research 致力于等离子蚀刻技术创新的典范。每台系统在半导体制造中都发挥着独特的作用：
- LAM 9600 具有出色的精度，对于大批量、先进节点的 IC 生产来说，它是必不可少的。
- LAM 9400 具有多功能性，可适应各种材料和工艺，尤其是在研究和开发环境中。
在两种系统之间进行选择取决于预期应用、工艺要求和材料考虑。两种工具都体现了应对现代半导体制造挑战所需的复杂性和适应性。
