1. 半导体晶圆传送系统简介
半导体晶圆传送系统是现代半导体制造的重要组成部分，可在整个制造过程中实现晶圆的精确、高效和无污染处理。这些系统可自动在工艺室、检查站和存储盒之间移动晶圆，从而显著提高产量并最大限度地减少人工干预。
随着半导体器件的复杂性不断增加，晶圆传输系统已从简单的手动处理技术发展为复杂的机器人自动化解决方案。现代晶圆传输系统必须满足严格的要求，例如保持超洁净环境、确保晶圆对准以及防止可能导致缺陷或破损的机械应力。
晶圆传输技术的作用不仅限于制造效率；它还直接影响产量、生产成本和器件可靠性。随着半导体节点缩小和晶圆尺寸增大，晶圆传输系统的精度和能力变得更加关键。
2. 晶圆传送系统的关键组件
半导体晶圆传送系统由几个关键组件组成，每个组件都旨在优化精度、速度和污染控制。下表总结了主要组件及其功能：
| 组件 | 功能 |
|---|---|
| 晶圆处理机器人 | 用于精确移动晶圆的自动化机械臂。 |
| 末端执行器和夹持器 | 用于无损夹持和转移晶圆的专用工具。 |
| 转移机制 | 盒式到盒式、FOUP 处理和直接晶圆转移。 |
| 机器视觉和传感器 | 确保晶圆对准、检测缺陷并优化处理精度。 |
| 洁净室兼容性 | 可最大限度减少颗粒产生和污染的材料和设计。 |
每个组件在确保高通量半导体制造的同时保持所处理晶圆的完整性方面都发挥着至关重要的作用。

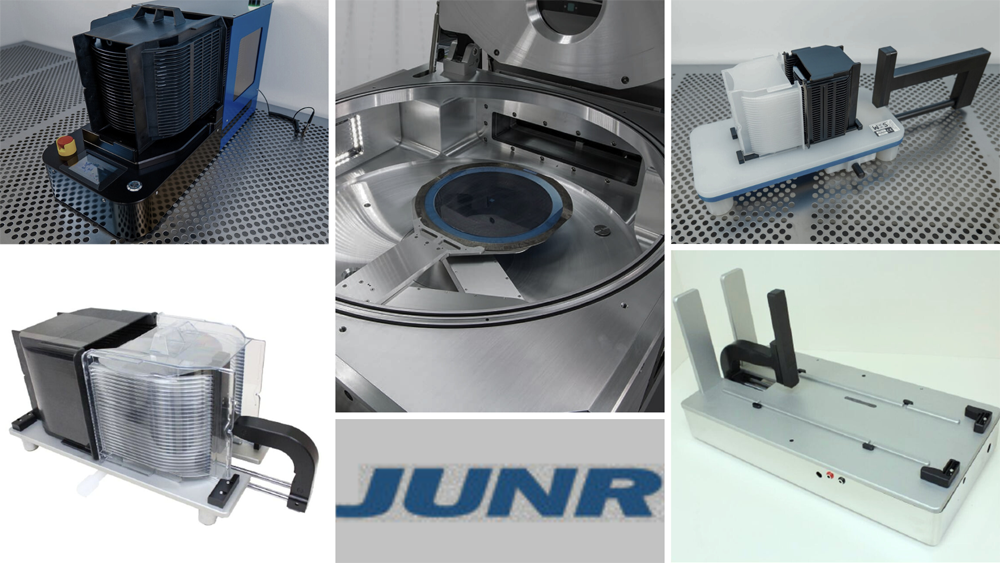

3. 晶圆传送系统的类型
晶圆传送系统可根据其自动化程度和处理技术进行大致分类。主要类别包括：
1) 手动晶圆传送系统
- 操作员使用专用镊子或真空吸棒在盒式磁带和处理工具之间手动移动晶圆。
- 适用于研发和小批量生产环境。
- 人为操作导致污染和晶圆损坏的风险很高。
2) 自动化晶圆处理系统
- 利用机械臂在盒式磁带、FOUP（前开式统一盒）和工艺室之间运输晶圆。
- 减少污染和处理错误，提高产量和生产效率。
- 在精度和清洁度至关重要的大批量半导体晶圆厂中发现。
3) 机器人晶圆传送系统
- 采用先进的多轴机械臂，配备机器视觉和人工智能驱动的对准系统。
- 以极高的精度处理晶圆并在超洁净环境中操作。
- 与光刻、蚀刻和沉积系统等工艺工具集成，实现无缝自动化。
4) 真空和非接触式晶圆处理
- 利用伯努利效应或静电悬浮来传送晶圆，无需物理接触。
- 防止机械应力和颗粒污染。
- 非常适合处理薄、易碎或下一代半导体材料。
4. 晶圆传送系统的工作原理
晶圆传送系统的效率和可靠性取决于精密的工程设计和先进的控制机制。这些系统的工作原理涉及多个步骤，包括：
1) 晶圆对准和定位
在传送晶圆之前，必须对其进行精确对准，以确保在加工工具内正确定位。机器视觉和对准传感器检测晶圆的位置、凹口或平边，在拾取之前进行必要的调整。
2) 接触式与非接触式传送机制
- 接触式转移：利用真空或机械夹持系统在传输过程中牢固地固定晶圆。
- 非接触式转移：利用气浮、静电力或伯努利原理在不发生物理接触的情况下移动晶圆，从而降低污染和机械损坏的风险。
3) 传感器和机器视觉的作用
晶圆转移系统集成了光学传感器、激光对准工具和人工智能驱动的视觉系统，可以：
- 在处理之前检测晶圆错位或缺陷。
- 优化机器人运动以实现高速和精确处理。
- 减少错误并提高半导体制造的整体产量。
这些原则构成了现代晶圆转移系统的基础，确保以最高精度处理晶圆，同时保持超洁净制造条件。
5. 晶圆传送系统的应用
晶圆传送系统是半导体制造各个阶段不可或缺的一部分，可确保晶圆在不同加工和测试环境中安全、精确地移动。它们的应用涵盖多个领域：
1) 加工工具中的晶圆装载和卸载
- 自动将晶圆转入和转出光刻步进机、蚀刻机和沉积系统等工具。
- 减少人为干预，最大限度地减少污染风险和机械损坏。
- 确保精确的晶圆定位以保持工艺一致性。
2) 晶圆分类和检查
- 在载体之间传送晶圆以进行检查、缺陷分析和分类。
- 与计量工具集成，以测量晶圆厚度、表面缺陷和对准度。
- 支持自动化生产线中的高速分类。
3) 与光刻、蚀刻和沉积集成设备
- 无缝连接工艺室，在严格的洁净室条件下处理晶圆。
- 适用于蚀刻和沉积工艺中的高真空和极端温度环境。
- 支持在线晶圆跟踪，以进行生产良率分析。
4) 在完全自动化半导体晶圆厂中的作用
- 通过人工智能驱动的自动化支持向智能制造的过渡。
- 与自动化物料处理系统 (AMHS) 和工厂接口模块 (FIM) 配合使用。
- 通过 RFID 和条形码跟踪系统增强晶圆的可追溯性。
6.晶圆传输系统中的挑战
尽管技术不断进步，但晶圆传输系统仍面临多项挑战，需要解决这些挑战才能实现性能优化：
1) 高密度半导体制造中的精度和准确度
- 随着半导体节点缩小到 5nm 以下，传输系统必须达到纳米级精度。
- 未对准或微小的位置偏差可能会导致加工缺陷并降低产量。
2) 污染和颗粒控制
- 晶圆对空气中的颗粒高度敏感，需要严格的污染控制。
- 系统必须符合 ISO 1 级洁净室标准，使用超净材料和空气过滤技术。
3) 处理薄而易碎的晶圆
- 行业转向更薄的晶圆（50μm 以下）和 GaN 和 SiC 等先进材料，这带来了处理挑战。
- 非接触式传输方法（例如伯努利或静电卡盘）对于防止晶圆破损至关重要。
4) 速度与安全考虑
- 更快的晶圆处理可提高产量，但会增加机械应力和静电放电 (ESD) 的风险。
- 智能算法和传感器反馈机制有助于优化处理速度，同时保持晶圆的完整性。
7. 结论
半导体晶圆传输系统对现代芯片制造至关重要，可确保以精度、速度和清洁度处理晶圆。从手动处理方法到全自动机器人解决方案，这些系统已经发展到可以满足先进半导体制造日益增长的需求。
随着人工智能驱动的自动化、先进机器人和非接触式处理技术的兴起，晶圆传输系统将变得更加复杂。随着半导体行业向更小的节点和复杂的晶圆结构发展，对超精密、无污染传输解决方案的需求只会继续增长。
高效的晶圆传输不仅仅是自动化——它是半导体产量、可靠性和生产效率的基本支柱。投资于最先进晶圆处理解决方案的公司将更有能力应对下一代半导体制造的挑战。
