一、引言
在不断发展的半导体制造领域，精度和控制至关重要。在众多工艺中，等离子蚀刻在以微观精度定义晶圆上的图案方面发挥着核心作用。多年来，各种技术层出不穷，旨在提高蚀刻质量、均匀性和可重复性。其中一项突破就是由 LAM Research 开发的变压器耦合等离子体 (TCP) 蚀刻系统。

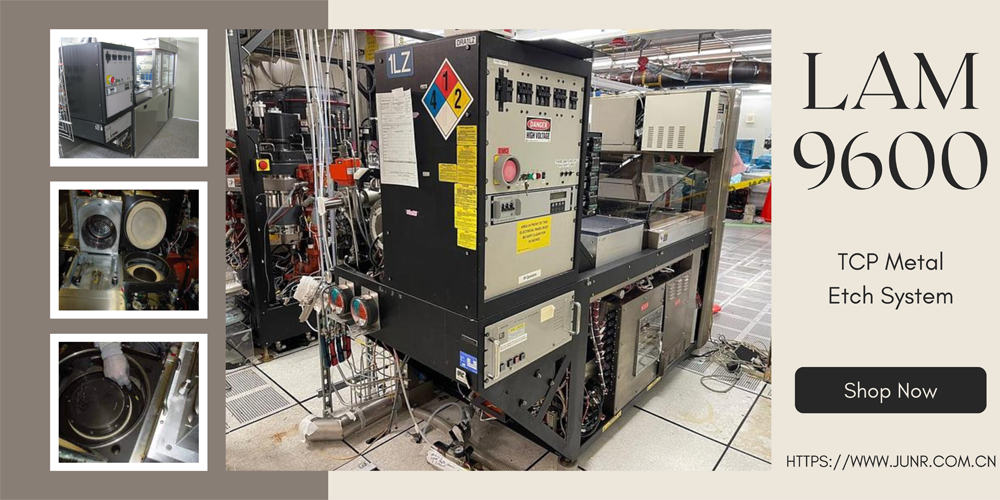

LAM 9600 TCP 金属蚀刻系统代表了这一发展历程中的一座里程碑。 LAM 9600 专为金属和电介质的高深宽比蚀刻而设计，即使在发布数十年后，其可靠性、精度和多功能性仍然广受好评。事实上，它仍在全球研发工厂、传统节点和功率半导体生产线中使用。
在君睿科技，我们拥有丰富的二手和翻新 LAM 9600 系统使用经验。我们深厚的技术知识和实际服务能力，使我们成为客户值得信赖的合作伙伴，他们追求的是价值而非性能的妥协。
二、LAM 9600 技术概述
LAM 9600 系统采用坚固耐用的模块化设计，可灵活处理不同类型的晶圆和材料。其核心优势在于采用变压器耦合等离子体 (TCP)技术，可产生高密度、低压等离子体，实现高度各向异性的刻蚀——这对于亚微米特征尺寸至关重要。
LAM 9600 系统的主要组件：
-
TCP 等离子体源：确保均匀的等离子体密度和卓越的工艺控制。
-
静电吸盘 (ESC)：提供稳定的晶圆夹持和氦气背面冷却，以实现热控制。
-
气体输送系统：可精确混合和控制 Cl₂、BCl₃、CHF₃ 等工艺气体。
-
腔室设计：石英和阳极氧化铝组件确保洁净的工艺环境。
-
终点检测：使用光学发射光谱法 (OES)进行实时监控，确保蚀刻深度的一致性控制。
该系统兼容6 英寸 (150 毫米)和8 英寸 (200 毫米)晶圆，可满足各种生产需求。 LAM 9600 还可通过 SECS/GEM 协议 与晶圆厂自动化系统集成，并通过 LAMVision 接口支持自定义配方。
表 1：LAM 9600 TCP 金属蚀刻系统的核心规格
| 参数 | 规格 |
|---|---|
| 等离子源 | 变压器耦合等离子体 (TCP) |
| 晶圆尺寸兼容性 | 6 英寸和 8 英寸晶圆 |
| 卡盘类型 | 带氦气背面冷却的陶瓷 ESC |
| 典型蚀刻目标 | Al,氮化钛、铜、钨、氧化物、氮化物、多晶硅 |
| 终点控制 | 光学发射光谱 (OES) |
| 自动化接口 | SECS/GEM 协议 |
| 工艺腔 | 阳极氧化铝，石英内衬 |
三、关键应用和工艺能力
LAM 9600 的主要优势之一在于其工艺灵活性。该系统最初是为铝互连蚀刻而开发的，现已证明其在各种材料和器件类型中均有效。它特别适用于：
-
金属层蚀刻：
-
Al、AlCu、TiN、W 和 Cu
-
-
电介质蚀刻：
-
用于形成接触/通孔的 SiO₂、Si₃N₄
-
-
多晶硅蚀刻：
-
用于传统节点的栅极蚀刻步骤
-
常见用例：
-
逻辑和模拟 IC制造
-
DRAM 和闪存生产
-
功率半导体器件（IGBT、MOSFET）
-
研发和试产
LAM 9600 提供可重复的性能和严格的临界尺寸 (CD) 控制，即使在深接触孔和窄沟槽等严苛工艺条件下也能实现。这使得它成为生产0.35μm 至 0.13μm节点的晶圆厂的首选系统，也是进行改造或实验的绝佳平台。
四、LAM 9600 在现代晶圆厂环境中的优势
尽管 LAM 9600 是在 20 世纪 90 年代末开发的，但它至今仍是许多生产线和工程实验室的战略资产。这种长寿命得益于工程可靠性、工艺稳定性和操作简便性的结合。
LAM 9600 的主要优势：
-
高可靠性：在全天候 (24/7) 生产环境中拥有可靠的业绩记录，停机时间极短。
-
可重复的工艺性能：在长时间蚀刻过程中，具有出色的 CD 控制和低颗粒产生。
-
模块化设计：易于维护和升级各个组件（卡盘、射频发生器、涡轮泵）。
-
广泛的支持生态系统：提供翻新零件和技术知识，降低风险。
-
更低的 TCO：当采购二手/翻新产品时，该系统可提供卓越的与新型蚀刻机相比，其价值更高。
许多在传统节点空间（0.5μm–0.13μm）运营或专注于功率IC、MEMS或模拟器件的晶圆厂，仍然依赖LAM 9600，因为它工艺成熟度以及通过修改配方即可灵活适应新材料。
相关资源 - 内部链接：
想知道LAM 9600与其兄弟平台LAM 9400的比较结果如何吗？
点击此处探索我们的比较：
LAM 9600与 LAM 9400：等离子蚀刻系统全面比较
五、常见挑战和维护技巧
LAM 9600 与任何高真空等离子设备一样坚固耐用，但仍需要持续的预防性维护才能确保最佳性能。随着时间的推移，磨损和漂移会影响均匀性和蚀刻速率。但是，只要保养得当并得到技术支持，该系统可以运行多年而不会出现重大问题。
需要监控的典型维护区域：
-
1. 腔室组件：
-
应检查石英环和阳极氧化表面是否有腐蚀或电弧痕迹。
-
-
2. ESC 性能：
-
定期测试钳位电压和背面氦气泄漏完整性。
-
-
3. 射频匹配网络：
-
灰尘和热循环可能会导致元件漂移 - 建议重新调整。
-
-
4. 气体输送系统：
-
必须校准质量流量控制器 (MFC)；检查气体管线是否有腐蚀或堵塞。
-
-
5. 涡轮泵和机械泵：
-
监控转速稳定性并确保维持换油周期。
-
Junr 的技术服务包括：
-
现场拆卸和安装
-
ESC 翻新和真空校准
-
射频发生器维修和调试
-
腔体部件供应和安装
-
工艺配方咨询
我们的工程团队还可以协助进行系统转换（例如，从氧化物到金属蚀刻），或改装灯、ESC 或 OES系统。
六、为何选择君睿的二手 LAM 9600？
君睿科技在翻新半导体设备领域拥有近二十年的经验，已成为中国、东南亚及其他地区客户值得信赖的二手 LAM 9600 系统供应商。
我们不仅提供硬件，还提供全栈技术保障，以满足您晶圆厂的需求。
君睿 LAM 9600 解决方案的优势：
-
✅ 经过全面审核和清洁的系统
-
✅ 关键磨损部件更换
-
✅ 发货前的射频调谐和腔体校准
-
✅ 详细的文档和配方备份
-
✅ 现场或远程启动支持
-
✅ 长期备件供应
我们的团队还提供端到端物流，包括包装、海关文件和晶圆厂安装指导。
七、结论
LAM 9600 TCP 金属蚀刻系统不仅仅是一款传统工具，它更是一台主力机，能够持续提供卓越的蚀刻性能，尤其适用于在成熟节点或利基应用中运营的晶圆厂。凭借其完善的工艺库、易于维护的特性以及广泛的全球安装基础，它始终是一个经济实惠且技术精湛的蚀刻平台。
在Junr Technology，我们结合设备知识、工艺专业知识和服务基础设施，确保我们的客户能够利用二手 LAM 9600 系统取得持久的成功。
