1. 简介及行业背景

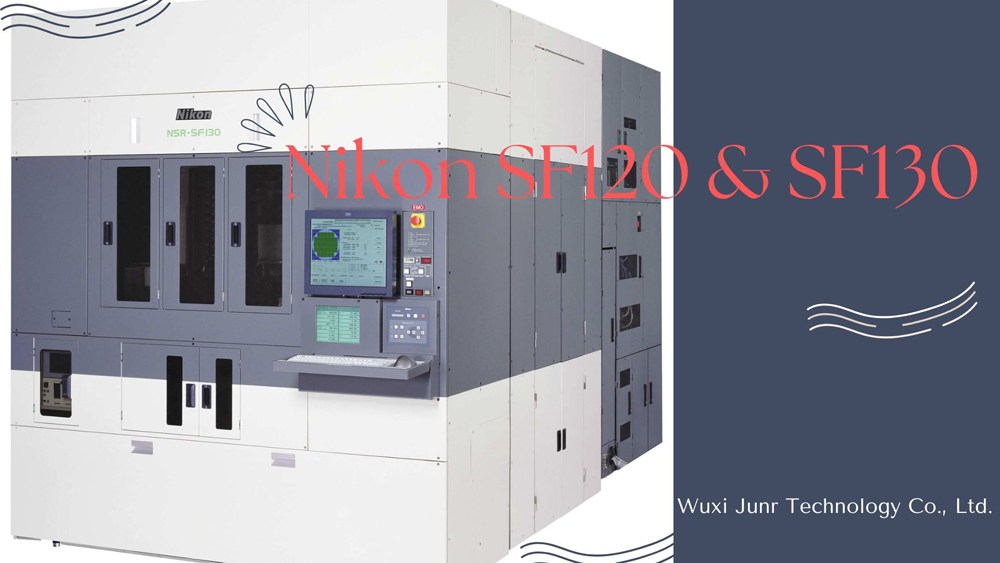

在半导体制造行业中，光刻仍然是最关键且资本密集型的工艺之一。尼康的SF系列步进式光刻机，尤其是NSR-SF120和NSR-SF130，以其稳定性、可靠性和成本效益而享有盛誉。
虽然这些型号已不再是最新一代产品，但它们在成熟节点生产线、研究设施中仍然发挥着重要作用，并可作为混合搭配光刻策略的补充工具。
对于晶圆厂工程师、采购经理和维护团队来说，在购买二手设备或规划翻新项目之前，了解这些型号的技术优势和操作注意事项至关重要。
2. 型号概述和主要区别
尼康SF120和SF130属于i线步进式光刻机系列，设计用于365 nm左右的曝光波长。这两款系统均以高通量、稳定系统的身份推出，主要针对晶圆制造中的非关键层。然而，它们在光学性能、通量以及各自最适用的特定工艺层方面有所不同。
以下是它们主要规格的简要比较：
| 特性 | 尼康 SF120 | 尼康 SF130 |
|---|---|---|
| 发布年份 | 20 世纪 90 年代 | 21 世纪初 |
| 曝光波长 | i 线 (365 nm) | i 线 (365 nm) |
| 数值孔径（NA） | ~0.45 | ~0.50 |
| 最大晶圆尺寸 | 200 毫米 | 200 毫米 |
| 产量* | ~90 片晶圆/小时 | ~100 片晶圆/小时 |
| 典型用途 | 非关键层，成熟节点生产 | 更高的套刻精度，更快的周期时间 |
| 通用工艺节点 | ≥ 0.35 微米 | ≥ 0.25 微米 |
*产量值取决于工艺条件和设备配置。

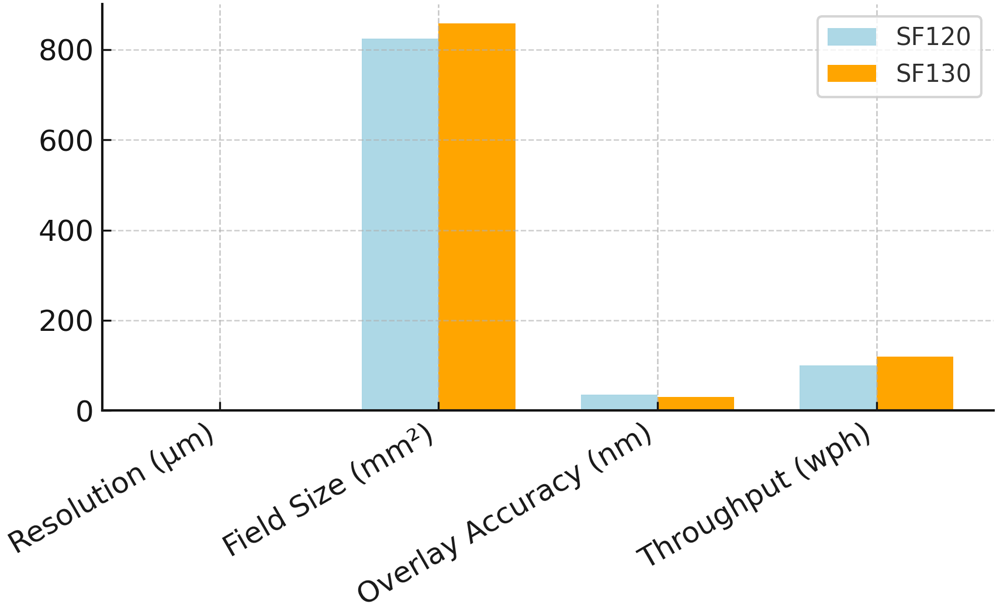

这张并排视图突出显示，虽然这两款工具都非常适合稳定生产，但 SF130 在分辨率和吞吐量方面有所提升，使其更适合稍微严格的套准要求。
3. 技术架构
SF120 和 SF130 均基于尼康强大的步进光刻平台，将精密光学元件与高精度平台控制系统相结合。主要架构特点包括：
-
光学系统：针对 i 线光刻技术优化的高质量投影镜头，确保均匀的照明和卓越的 CD（临界尺寸）控制。
-
平台和对准：精密晶圆台采用基于干涉仪的定位技术，可在整个曝光场内实现亚微米对准精度。
-
自动化：电动光罩装载机、晶圆搬运机器人和 SMIF 吊舱，可实现受控、无颗粒的晶圆传输。
-
控制电子元件：尼康专有的控制软件和硬件，用于配方管理、系统诊断和性能监控。
这些设计元素使 SF 系列成为可靠之选，适用于要求一致性和易于维护的生产环境。
4. 应用和工艺角色
SF120 和 SF130 并非旨在与现代 DUV 或 EUV 扫描仪争夺尖端节点；相反，它们在成本效益、可靠性和可预测性能至关重要的领域表现出色。常见的应用场景包括：
-
非关键层曝光：例如互连层、接触/通孔开口和钝化层。
-
成熟节点大批量生产：支持 0.25 μm 至 0.5 μm 及以上的技术节点。
-
混合搭配策略：与更先进的光刻机配合使用，用于关键层，同时处理要求较低的层，以优化晶圆厂的整体产量。
-
研发和中试线：为小批量、实验或教育环境提供稳定的性能。
在这些情况下，SF120 和 SF130 在性能和运营成本之间实现了经济高效的平衡，尤其由经验丰富的供应商采购、翻新和维护。
5. 购买二手设备——关键考虑因素
采购二手尼康 SF120 或 SF130时，仔细评估至关重要，以确保该工具满足您的生产和质量要求。买家应关注以下三个主要方面：
-
系统规格 — 验证确切配置，包括数值孔径、最大曝光场大小和控制软件版本。
-
运行历史记录 — 索取维护日志、净化记录和过去的工艺配方，以了解磨损模式。
-
当前状况 — 检查光学元件是否受到污染，评估平台性能，并验证晶圆处理系统。
详细的验收测试应包括：
-
套刻精度测量
-
关键尺寸 (CD) 均匀性检查
-
实际工艺条件下的吞吐量验证
这种主动方法最大限度地减少意外停机时间，并有助于根据系统的实际状况协商公平的价格。
6. 翻新和测试流程
翻新不仅仅是清洁——它是一个结构化的流程，旨在将工具恢复到接近原始性能。在 JUNR，工作流程通常包括：
步骤 1 - 拆卸和运输
-
在洁净室进行受控拆除，以防止污染
-
使用安全的包装箱进行防震和防静电保护
步骤 2 - 拆卸和检查
-
详细检查光学元件、平台和控制板
-
识别磨损或损坏的部件
步骤 3 — 更换 &校准
-
安装 OEM 或高质量同等备件
-
光学重新对准和平台校准
步骤 4 — 功能测试
-
曝光均匀性映射
-
叠加/配准精度测试
-
吞吐量压力测试
步骤 5 — 最终验收及认证
-
向客户交付测试报告和性能认证
此方法可确保翻新的 SF120 和 SF130 系统从第一天起即可投入生产。
7. 备件及升级可能性
维护生产中的尼康 SF120 或 SF130 需要可靠的备件供应。需要监控的关键部件包括：
-
灯泡或光源模块
-
平台编码器和运动控制器
-
真空泵和密封套件
-
狭缝阀和晶圆搬运臂
在许多情况下，升级可以延长这些系统的使用寿命：
-
改造现代控制器，实现更好的工艺集成
-
升级自动化系统，提高晶圆产量
-
安装更高效的光源，降低运营成本
JUNR 广泛的网络确保快速采购原装和兼容部件，最大限度地减少停机时间。
8. 结论及 JUNR 服务产品
尼康 SF120 和 SF130 仍然是半导体制造领域的宝贵资产，尤其对于寻求性能和成本效益之间平衡的晶圆厂而言。通过适当的检查、翻新和支持，这些设备可以在未来多年提供稳定、高质量的光刻服务。
无锡君睿科技有限公司专注于：
-
采购高品质二手尼康SF系列步进光刻机
-
提供OEM级校准的全面翻新服务
-
从充足的库存中供应关键备件
-
现场安装、培训和长期维护合同
通过将技术专长与全球供应链相结合，俊尔确保每位客户不仅获得可靠的设备，还能获得持续生产成功所需的持续支持。
