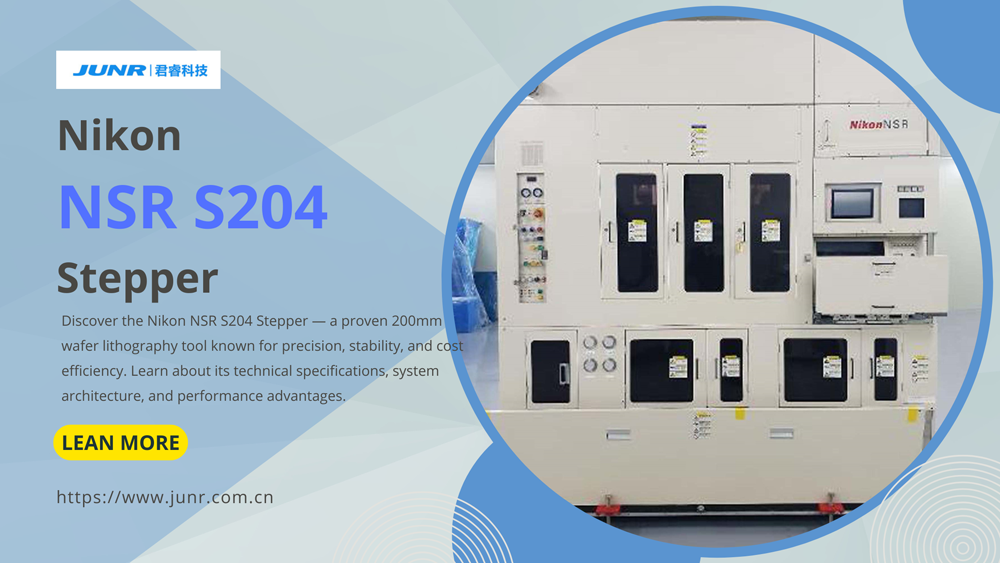

1.尼康 NSR S204 步进式光刻机简介
尼康 NSR S204 步进式光刻机是由全球精密成像和半导体制造技术领域的领导者尼康公司开发的基石级光学光刻系统之一。
NSR S204 专为 200 毫米（8 英寸）晶圆生产而设计，已被证明是适用于从成熟节点半导体生产到先进的 MEMS 和模拟 IC 制造等广泛应用的可靠高性能解决方案。
该型号融合了尼康著名的光学精度、平台精度和长期系统稳定性，使其成为寻求平衡成本效益和生产一致性的晶圆厂的理想选择。许多半导体制造商和研发实验室继续信赖 S204 平台，因为它拥有卓越的曝光质量和可维护性。
2.技术规格和核心功能
下表总结了尼康 NSR S204 步进光刻机的核心技术参数，简要介绍了其性能范围和光学系统设计。
| 参数 | 规格 |
|---|---|
| 晶圆尺寸 | 200 毫米（8 英寸） |
| 分辨率 | 约 0.35 µm |
| 曝光场尺寸 | 22 mm × 22 mm |
| 套刻精度 | ≤ ±0.10 µm |
| 产量 | 高达 90 片/小时（典型值） |
| 对准方法 | 全局对准 + 增强型逐场对准 |
| 光罩尺寸 | 6 英寸（标准） |
| 照明系统 | 汞灯，均匀 i 线照明 |
| 晶圆调平 | 三点调平，高精度 Z 轴控制 |
| 工作台系统 | 带激光干涉仪反馈的气浮工作台 |
| 环境控制 | 控温室和隔振系统 |
| 系统占地面积 | 约 3.5 米 × 2.8 米 |
3. 系统架构和工作原理
尼康 NSR S204 采用步进重复光学曝光架构，这是一种成熟的光刻设计，系统每次将光罩图案投射到晶圆的一个芯片（或区域）上，并在整个晶圆表面重复此过程。
操作概述
-
1. 晶圆装载：
晶圆被装载到配备温控和 Z 轴调平装置的精密卡盘上。 -
2. 全局对准：
系统使用基准标记对准晶圆，确保亚微米级的位置精度。 -
3.曝光工艺：
高强度 i 线 (365 nm) 光源穿过光罩，投影镜头将图案转移到晶圆光刻胶层上。 -
4. 步进重复运动：
每次曝光后，平台移动到下一个芯片位置，以微米级精度重复投影。 -
5.反馈与校正：
内置传感器和干涉仪可实时校正振动、热漂移和机械偏差。
架构亮点
-
光学系统：尼康多元件投影镜头确保卓越的图像均匀性和最小的场畸变。
-
载物台和对准系统：空气轴承 X-Y 平台采用激光干涉仪测量，可实现纳米级重复精度。
-
隔振：系统底盘采用阻尼结构，可最大程度地减少外部振动。
-
洁净室集成：专为 ISO 4-5 级洁净室环境设计，确保最佳的工艺完整性。
4. 性能优势和工艺稳定性
尼康 NSR S204 因其精度、可靠性和生产效率的平衡而广受认可。即使运行多年，妥善维护的系统仍能保持卓越的套刻精度和图案保真度，使 S204 成为传统 200mm 步进式光刻机的标杆。
关键性能优势
-
卓越的套刻精度 — 即使在长时间生产条件下，S204 也能始终保持≤ ±0.10 µm的晶圆套刻精度。
-
稳定的光学性能 — 尼康专有的i-line 投影镜头提供均匀的照明和低像差，确保一致的临界尺寸 (CD) 控制。
-
高生产效率 — 每小时高达 90 片晶圆，可高效支持中高产量晶圆厂。
-
热和振动控制 — 该系统包含主动减振和环境控制功能，可提高曝光重复性。
-
易于维护 — 模块化子系统和易于诊断的功能可实现高效的预防性维护并减少停机时间。
长期运行中的工艺稳定性
| 因子 | S204解决方案 | 优势 |
|---|---|---|
| 光学漂移 | 温度补偿光学元件 | 保持一致的CD均匀性 |
| 载物台重复性 | 激光干涉仪反馈 | 减少场间叠加误差 |
| 聚焦稳定性 | 闭环Z轴控制 | 保持光刻胶厚度公差 |
| 对准 | 逐场校正 | 提高多层工艺的良率 |
5. 常见应用和行业用例
尼康 NSR S204 最初设计用于成熟工艺节点 (0.5–0.25 µm) 的主流逻辑和存储器生产，但它在当今的半导体和 MEMS 行业中仍然是一个多功能且有价值的平台。
典型应用
-
MEMS 制造：非常适合 i 线分辨率足够的微机电器件层。
-
功率器件：非常适合需要大图案和厚光刻胶的功率 IC 和分立器件。
-
模拟和混合信号集成电路 (IC)：稳定的套刻工艺可实现可靠的多层模拟器件生产。
-
传感器制造：广泛用于CMOS 图像传感器和光电二极管图案化。
-
研发和大学实验室：为工艺开发和掩模测试提供经济实惠且精确的曝光。
为什么许多晶圆厂仍在使用 NSR S204
-
经验证的长期可靠性和低维护成本。
-
轻松与现有的 200mm 工艺线集成。
-
可通过二级市场获得备件和技术支持供应商。
-
即使在不同的光刻胶或基板条件下也能实现一致的工艺控制。
6. 对比：NSR S204 与新款尼康步进式光刻机（S205、S206D）
对于评估尼康步进式光刻机的工程师和采购专家来说，了解 NSR S204 与新款型号（例如 S205 和 S206D）的对比情况，有助于确定最适合其生产需求的型号。
| 特性 | NSR S204 | NSR S205 | NSR S206D |
|---|---|---|---|
| 晶圆尺寸 | 200 毫米 | 200 毫米 | 200毫米 |
| 分辨率 | 0.35 微米 | 0.30 微米 | 0.25 微米 |
| 生产能力 | 90 WPH | 95 WPH | 100+ WPH |
| 套准精度 | ±0.10 微米 | ±0.08 微米 | ±0.07 微米 |
| 控制系统 | 旧版尼康软件 | 增强型载物台控制 | 高级自动校准 |
| 维护成本 | 低 | 中等 | 高 |
| 典型市场 | 成熟节点晶圆厂，MEMS | 电源/模拟 IC | 高级研发，精密MEMS |
7. 维护、翻新和可维护性
尽管尼康 NSR S204是一款成熟的步进式光刻机，但其坚固的设计使其能够实现较长的使用寿命——前提是进行日常维护和专业翻新。许多二级晶圆厂和服务中心凭借其强大的售后市场专业知识，持续为 S204 提供支持。
维护最佳实践
为确保 S204 保持可靠性和精确性，晶圆厂通常遵循以下维护标准：
-
光学系统清洁：定期检查和清洁镜头和反射镜，可防止因污染而导致的对焦误差。
-
平台校准：每月使用经过认证的干涉仪检查 X-Y 和 Z 平台的对准情况，以确保套刻精度。
-
环境控制：保持洁净室等级（1000 级或更高）和稳定的温度（±0.1°C），以最大限度地减少漂移。
-
灯泡更换：更换曝光灯在光效下降影响照明均匀性之前。
-
软件备份：定期存档配方和对准参数，以防止更新过程中数据丢失。
翻新流程
| 翻新步骤 | 程序 | 目的 |
|---|---|---|
| 系统检查 | 全面机械&电气评估 | 识别老化组件 |
| 光学修复 | 重新涂层或更换镜头/镜子 | 恢复原始分辨率 |
| 运动系统检修 | 更换轴承、润滑剂 | 恢复平台重复性 |
| 控制器升级 | 更换磨损的电路板，测试固件 | 提高稳定性 |
| 最终鉴定 | 测试晶圆和聚焦均匀性 | 验证翻新后的性能 |
翻新的NSR S204 装置，如果维护得当，可以达到原厂性能的 90-95%，而成本仅为新系统的一小部分——这对于200mm 晶圆厂或大学在有限的预算下扩展工艺能力而言，是一项理想的投资。
8.为何选择值得信赖的二手尼康步进光刻机供应商
随着全球对传统200mm生产的需求持续增长，尤其是在MEMS、电源和模拟IC领域，选择可靠的二手设备合作伙伴变得至关重要。
在钧瑞半导体设备有限公司 (www.junr.com.cn)，我们专注于二手尼康步进光刻机的采购、翻新和转售，包括NSR S204、S205和S206D型号。
我们的竞争优势
-
✅ 丰富的库存：多种尼康步进光机型号库存齐全，均经过测试和认证。
-
✅ 技术专长：经验丰富的工程师提供安装、校准和培训服务。
-
✅ 全球采购网络：与日本、韩国和美国建立合作伙伴关系，确保产品原装正品，功能齐全。
-
✅ 定制翻新：每套系统均根据客户工艺要求进行评估、翻新和认证。
-
✅ 售后支持：提供备件、现场协助和远程支持诊断。
客户利益
| 功能 | 您的优势 |
|---|---|
| 成本效益 | 与新系统相比，节省高达 70% |
| 快速交付 | 翻新设备可立即使用 |
| 工艺兼容性 | 可与现有 200mm 生产线集成 |
| 长期可靠性 | 通过全面检查 |
| 技术支持 | 本地工程师 + 远程诊断协助 |
结论：
尼康 NSR S204 步进光刻机 仍然是半导体制造商在精度、产量和价格之间取得平衡的高价值解决方案。通过像 JunR 这样的合格二级供应商购买，它能够提供久经考验的尼康品质，并能满足当今注重成本的生产需求。
