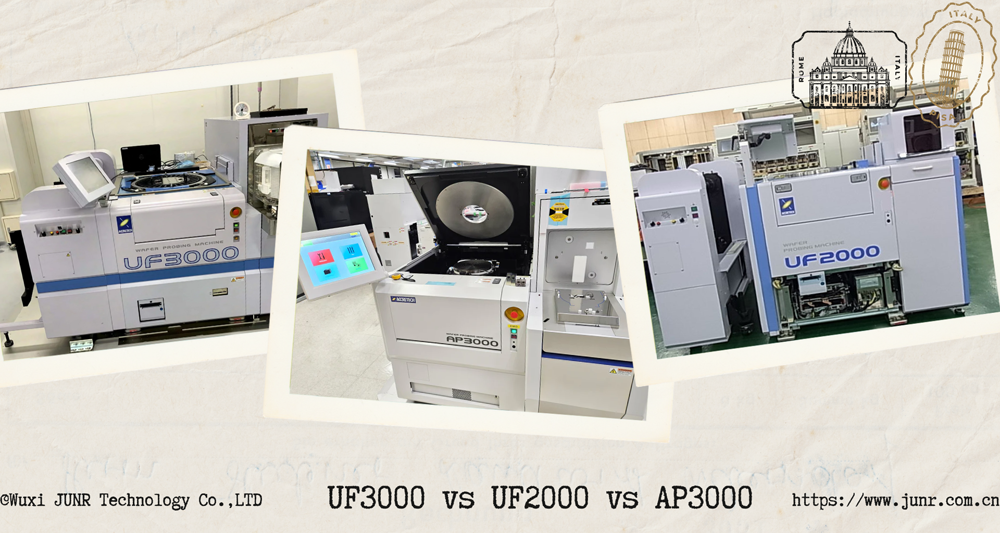

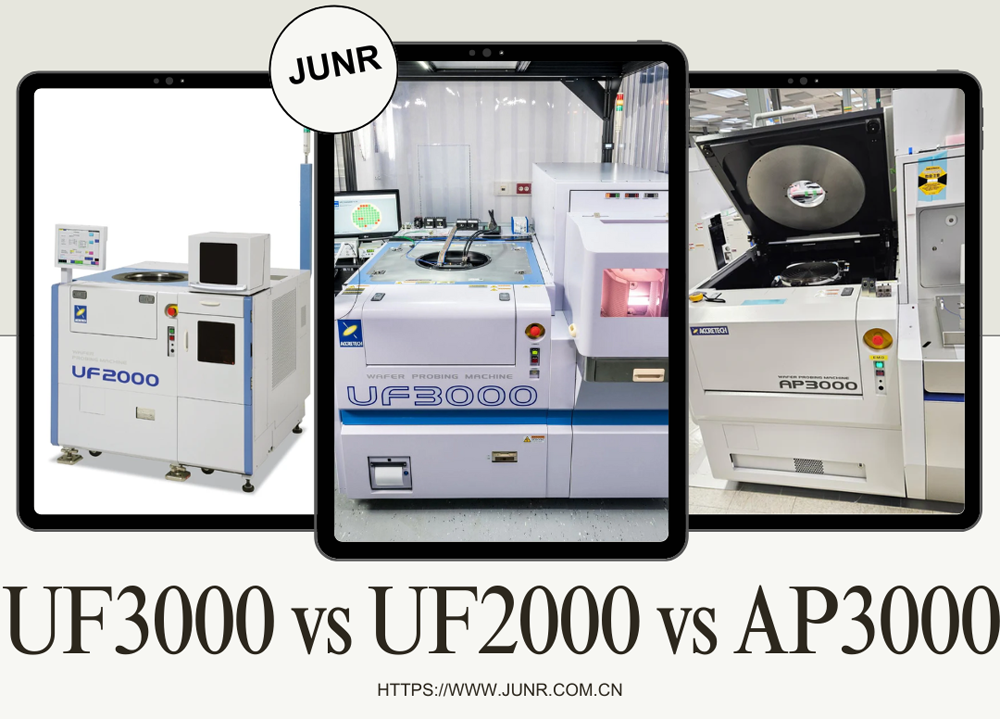

TSK UF3000、UF2000 和 AP3000 - 适用于 200mm 和 300mm 半导体测试

1. 引言

在过去的二十年中，晶圆探测系统经历了显著的演进 - 适应了更大的晶圆直径、更高的集成密度和更严格的精度要求。随着半导体器件从200 mm晶圆过渡到300 mm晶圆，对准精度、热控制和数据采集的精度对于良率优化至关重要。

日本领先的制造商ACCRETECH / TSK一直处于这一演进的前沿。本次对比旨在帮助半导体专业人士、测试工程师和二手市场买家了解这三款业界领先的晶圆探针台之间的技术差异、应用范围和长期价值。

2.三种型号概述

为了理解它们之间的区别，我们首先来了解每种型号的定位和用途：

型号	晶圆尺寸	代数	主要用途	市场细分
UF2000	200 毫米	传统型	成熟节点/功率器件测试	入门级/传统晶圆厂
UF3000	300 毫米	过渡型	300 毫米通用探针	中端型/高精度
AP3000	300 毫米	先进	高端自动化和高精度	优质、大批量晶圆厂

UF2000 - 适用于成熟工艺的可靠 200 毫米探针台

TSK UF2000 是 ACCRETECH 应用最广泛的 200 毫米晶圆探针台之一。它以机械坚固、维护成本低和性能稳定而著称，在用于测试模拟、MEMS 或功率半导体器件的晶圆厂中仍然广受欢迎。
其简便性和成本效益使其成为自动化程度不高但重复性和正常运行时间至关重要的环境的理想选择。

UF3000 - 传统 300 毫米探针测试与现代 300 毫米探针测试之间的桥梁

UF3000 的开发旨在作为行业从 200 毫米晶圆过渡到 300 毫米晶圆的过渡机型。它具有更高的精度、更平滑的运动控制以及与多种测试仪的兼容性。
对于许多二手买家而言，UF3000 是一个理想的选择 - 它支持 300 毫米晶圆，而价格却远低于最新一代系统。

AP3000 - 面向先进 300 毫米应用的旗舰探针台

作为该系列的高端产品，AP3000 提供全自动晶圆处理、卓越的温度稳定性 和亚微米级对准精度。
它专为采用先进工艺节点处理逻辑和存储器件的尖端晶圆厂而设计。
AP3000 还兼容自动化物料搬运系统 (AMHS)，可实现真正的 24/7 全天候生产运行。

3.主要技术规格对比

为了清晰地展示这三个系统之间的技术差异，下表总结了主要性能指标和特性：

SoC

特性	UF2000	UF3000	AP3000
晶圆尺寸	200 毫米 (8 英寸)	200 / 300 毫米 (8 英寸/12 英寸)	300 毫米 (12 英寸)
对准精度	±1.0 µm	±2.0 µm	±0.15 µm
Z轴精度	±2 µm	±1 µm	±1 µm
自动化程度	手动/半自动	半自动/全自动	全自动
温度范围	20–125°C	20–150 °C	15–200°C
晶圆处理	手动上料机	单机器人上料机	双臂自动上料机（兼容FOUP/EFEM）
测试头对接	手动	半自动	全自动（多配置）
最佳应用场景	模拟、MEMS、电源	混合信号、逻辑	高端存储器
软件套件	基本 UF GUI	UF3000 软件套件	高级 AP 控制器（GEM/以太网）

4.性能和吞吐量比较

性能和吞吐量是选择不同晶圆探针台型号时的关键指标，尤其是在测试需求各异的生产环境中。

UF2000适用于小批量生产或工程环境，优先考虑可靠性而非速度。
UF3000在实用性方面实现了平衡 - 改进的晶圆处理和运动优化使其吞吐量比UF2000高出约50%。
AP3000提供最高的生产效率，针对大规模生产和全天候晶圆厂运行进行了优化，周期时间的每一秒缩短都能转化为显著的良率和成本效益。

5.自动化、控制和界面改进

自动化是这三个系统之间的关键区别之一。
每一代 ACCRETECH 晶圆探针台都在处理精度、工艺集成和用户界面设计方面引入了重大创新。

UF2000 - 手动和半自动的灵活性

专为需要直接机械操作进行设置和故障排除的工程师而设计。
操作界面简洁，采用手动卡盘控制，配方存储容量有限。

非常适合小批量或研发测试环境。

UF3000 - 迈向自动化探测

集成了机器人晶圆搬运和自动对准功能。
增强了用于配方编程和自动校准的图形用户界面。
根据晶圆厂的要求，支持半自动和全自动模式。
改进的安全联锁和晶圆映射功能减少了人为错误。

AP3000 - 全自动生产级平台

配备双臂晶圆搬运机器人，实现无缝连续运行。
集成 AMHS 兼容性，可连接至自动化工厂运输系统。
先进的诊断软件、自动高度校准和实时晶圆跟踪功能可提高良率一致性。
完全符合 SEMI 通信标准（E84、GEM/SECS）。

6.探针性能的精度和稳定性

精度和稳定性是任何晶圆探针台的关键特性 - 尤其对于需要亚微米级对准的 300 毫米器件而言更是如此。

热稳定性和机械稳定性

UF2000：被动式温度调节；机械刚性确保长期可靠性。
UF3000：改进的卡盘温度控制（20–150°C）。
AP3000：主动式热补偿，实现 300 mm 晶圆的均匀温度分布，最大限度减少测试偏差。

7.维护、可维修性和备件供应

在购买或使用晶圆探针台（尤其是翻新机）时，维护和备件支持就成了至关重要的因素。
由于设计复杂性和组件寿命的不同，这三种型号的总拥有成本可能存在显著差异。

UF2000 - 简单且经济高效维护

设计机械结构简单，零件数量少，便于内部维护。
大多数维修无需专用诊断工具即可完成。
备件在二手市场很容易买到。
停机时间最短，是优先考虑运营连续性而非自动化的晶圆厂的理想之选。

UF3000 - 均衡的维护方案

集成了更多自动化和传感器，但仍保持对技术人员友好，便于服务。
预防性维护程序 (PM) 简单易行，诊断软件可辅助校准。
卡盘工作台、机械臂和传感器等替换部件均得到广泛支持。
通常维护成本处于中等水平，且拥有覆盖全球的可靠服务网络。

AP3000 - 复杂但支持预测性维护

高度自动化提高了维护效率复杂性。
需要定期进行软件校准、机器人重新对准和热调校。
然而，其内置的诊断系统支持预测性维护，从而最大限度地减少意外停机时间。
最适合拥有强大工程支持和成熟服务合同的晶圆厂。

8. 您应该选择哪种型号？

选择合适的晶圆探针台取决于生产目标、预算和技术要求。

应用类型	最佳型号	主要优势
研发/工程	UF2000	价格实惠，维护简便
成熟节点生产（200mm）	UF2000	运行可靠且成本低廉
过渡到300mm	UF3000	高灵活性和精度
300mm 批量生产	AP3000	全自动，高吞吐量
高级逻辑/存储器	AP3000	亚微米精度，热控制

概述

如果您注重成本效益和 200mm 器件测试，请选择 UF2000。
如果您追求均衡的性能、自动化和经济实惠的可扩展性，请选择 UF3000。
选择 AP3000，适用于需要连续、自动化晶圆探测的高端生产环境。

9.结论：选择合适的 ACCRETECH 探针台合作伙伴的价值

UF3000、UF2000 和 AP3000 共同构成了 ACCRETECH / TSK 在晶圆探针领域的创新路线图 - 从传统的 200 毫米系统到全自动 300 毫米解决方案。

在它们之间进行选择不仅仅是技术比较 - 还需要评估您晶圆厂的现有能力、升级路径和服务生态系统。

在 JunR Technology，我们专注于翻新和全面认证的 ACCRETECH 晶圆探针台，提供：

交付前进行全面测试和校准送货上门。
现场安装和操作员培训。
可靠的备件供应和售后服务。

无论您是维护现有生产线还是升级到 300 毫米测试，我们的专业技术都能确保您对 UF2000、UF3000 或 AP3000 系统的投资获得最佳性能和可靠性。
