引言
高精度位置测量是先进制造、半导体设备和精密运动控制系统中的关键要求。许多干涉测量平台的核心是一个高度稳定的激光源，它决定了系统的精度、重复性和长期性能。
ZYGO ZMI 7714 激光器是一款成熟的激光源，专为外差激光干涉测量系统而设计，可满足纳米级位移测量和长期稳定性要求。它广泛应用于半导体光刻机、精密平台、计量系统和先进工业设备。
本文将对 ZYGO ZMI 7714 激光器进行全面而实用的讲解，涵盖其工作原理、技术特性、应用、集成注意事项和生命周期支持等方面。
什么是 ZYGO ZMI 7714 激光器？

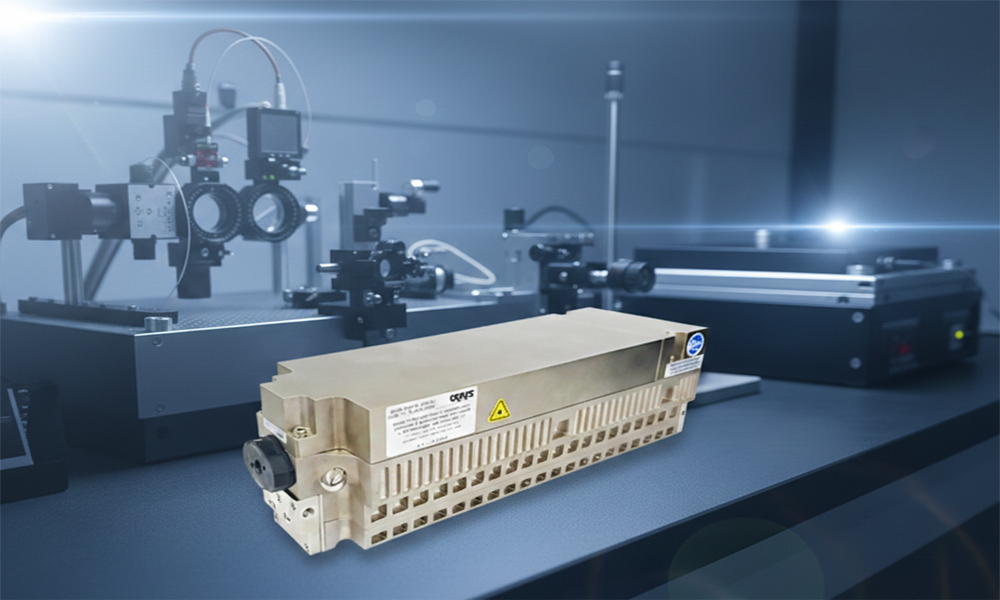

ZYGO ZMI 7714 是一款频率稳定的氦氖 (He-Ne) 激光源，专为 ZYGO 的 ZMI 干涉仪系统而开发。它产生两个略有不同的正交偏振光频率，从而实现外差干涉测量，用于精确的位移和速度测量。
与通用激光源不同，ZMI 7714 专为计量级测量而设计，其中光学稳定性、频率精度和长期可靠性比原始光功率更为重要。
该激光器通常作为完整的 ZYGO 测量架构的一部分使用，该架构包括干涉仪光学器件、接收器和信号处理电子设备。
ZYGO ZMI 7714、ZMI 7712 和 ZMI 7710 型号比较
在 ZYGO ZMI 7700 系列中，7710、7712 和 7714 均为用于精密干涉测量的外差式氦氖激光光源。虽然它们具有相同的光学原理，但每个型号都针对不同的性能要求和系统配置进行了优化。
了解它们之间的差异有助于系统集成商和设备所有者选择最适合其精度、稳定性和长期运行需求的激光器。
表格：ZYGO ZMI 7714、7712 和 7710 技术参数比较
| 参数 | ZMI 7710 | ZMI 7712 | ZMI 7714 |
|---|---|---|---|
| 激光类型 | 氦氖外差式 | 氦氖外差式 | 氦氖外差式 |
| 标称波长 | 632.8 nm | 632.8 nm | 632.8 nm |
| 频率偏移 | ~20 MHz | ~20 MHz | ~20 MHz |
| 频率稳定性 | ±2 ppm（典型值） | ±1.5 ppm（典型值） | ≤ ±1 ppm（典型系统级稳定性） |
| 输出功率 | ~0.8 mW | ~0.9 mW | ~1.0 mW |
| 光束质量 | 标准 | 改进型 | 高稳定性，低噪声 |
| 预热时间 | ~30 分钟 | ~25 分钟 | ~20 分钟 |
| 长期漂移 | 中等 | 低 | 非常低 |
| 典型应用级别 | 通用精密系统 | 中高端精密系统 | 高端半导体及计量系统 |
| 常见应用场景 | 传统工具、通用运动控制 | 晶圆处理、检测 | 步进机、扫描仪、先进光刻 |
| 替换灵活性 | 在高端工具中受限 | 中等 | 在关键系统中被广泛接受 |
注：规格代表用于系统比较的典型性能范围。实际值可能因生产批次和操作环境而异。
如何选择 ZMI 7710、7712 和 7714
● ZMI 7710 通常用于对超低漂移要求不高的早期设备。
● ZMI 7712 提供更高的稳定性，常用于中端半导体和检测系统。
● ZMI 7714 针对高精度、长期稳定运行进行了优化，是先进光刻、精密平台和关键计量平台的首选。
在许多现代半导体应用中，选择 ZMI 7714 的原因并非更高的功率，而是其卓越的频率稳定性和更低的测量不确定度，这直接影响套刻精度和良率。
ZMI 7714 激光器在干涉测量中的作用
外差干涉测量原理
ZMI 7714 采用外差原理工作，在同一激光腔内产生两个频率相近的光频率。当这些频率发生干涉时，会产生一个可以精确测量的拍频信号。
这种方法具有以下几个关键优势：
● 方向位移检测
● 对强度波动具有高抗干扰性
● 出色的噪声抑制能力
● 精确的速度和位置测量
实际上，这意味着即使在严苛的工业环境中，也能以亚纳米级分辨率监控运动系统。

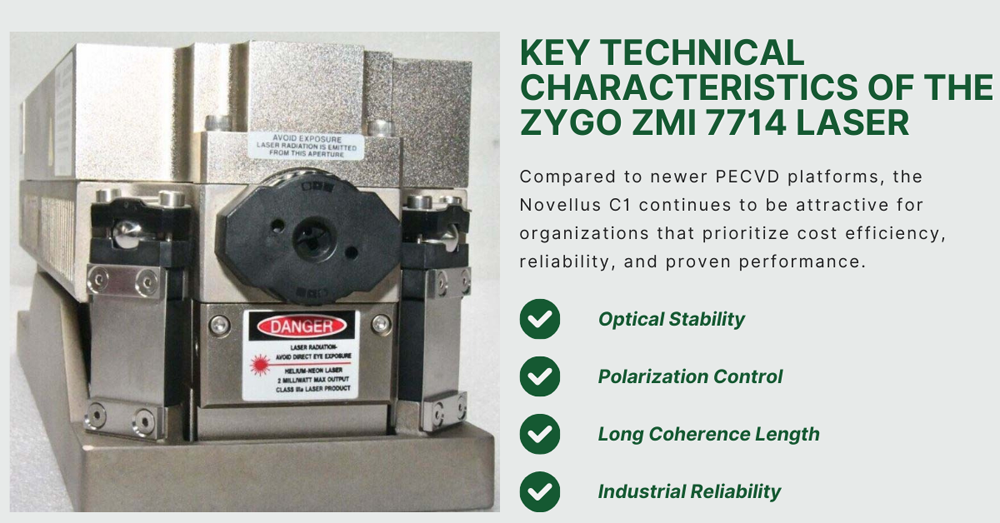

ZYGO ZMI 7714 激光器的主要技术特性
虽然具体规格可能因系统配置和版本而略有不同，但 ZMI 7714 以以下核心特性而闻名：
1. 光学稳定性
该激光器提供高度稳定的输出频率和波长，这对于长时间运行期间保持测量精度至关重要。频率漂移得到严格控制，从而确保干涉测量尺度的稳定性。
2. 偏振控制
输出光束包含两个正交偏振的频率分量。这种偏振分离是外差信号检测的基础，有助于实现稳健的相位测量。
3. 长相干长度
ZMI 7714 支持长光程，使其适用于半导体和精密制造设备中常用的长行程工作台和多轴测量系统。
4.工业级可靠性
该激光器专为连续运行而设计，能够承受生产环境中常见的温度变化、振动和长时间工作周期。
ZYGO ZMI 7714 激光器的典型应用
ZMI 7714 激光器广泛应用于对绝对精度和重复性要求极高的领域。
半导体制造设备
● 晶圆台位置测量
● 光刻对准和扫描系统
● 检测和计量工具
在这些系统中，即使是纳米级的误差也会直接影响产量和器件性能。
精密运动控制系统
● 直线电机平台
● 气浮平台
● 多轴定位系统
该激光器可为闭环控制提供实时反馈。
计量和校准系统
● 坐标测量平台
● 精密校准台
● 科研仪器
先进工业自动化
● 高精度装配系统
● 光学元件对准
● 平板显示器和光学器件制造
生命周期、更换和维护注意事项
激光器寿命
作为氦氖激光器，ZMI 7714 具有有限的使用寿命。输出功率和稳定性会随着时间的推移逐渐下降，最终需要更换以保持测量精度。
更换与系统停机时间
在价值较高的生产环境中，通常更倾向于主动更换激光器，而不是被动维护。监控输出性能有助于防止计划外停机。
全新、翻新和合格的供应
根据可用性和系统要求，用户可以考虑：
● 全新激光器单元
● 专业翻新激光器
● 经过测试且性能验证的替换单元
每种选择都必须根据可靠性、兼容性和支持服务进行评估。
结论
ZYGO ZMI 7714 激光器是精密干涉测量系统中的关键组件，广泛应用于半导体制造、计量和先进工业自动化领域。其稳定性、精度和可靠性使之能够实现现代高精度设备所需的纳米级运动测量。
了解激光器的作用、技术特性和生命周期注意事项对于维护系统性能和最大限度地降低运营风险至关重要。无论是支持现有设备还是规划长期设备维护，获得可靠的激光器供应和技术专长都是保持生产稳定性的关键因素。
作为一家在 ZYGO ZMI 激光系统（包括 ZMI 7714）方面拥有丰富经验的专业供应商，我们为客户提供合格的激光源、系统知识和实用的服务见解，帮助确保精密测量系统在其整个使用寿命内始终保持预期性能。
