引言
高精度测量是现代制造、半导体生产和先进科学研究的核心。随着运动系统达到纳米级和亚纳米级分辨率，传统传感器已不足以以所需的精度验证位置、速度和直线度。
ZYGO激光干涉仪已成为光学计量领域的参考标准，为要求严苛的应用提供可追溯、非接触式和超高分辨率的测量。其光学稳定性、系统灵活性和长期可靠性的结合使其在全球范围内的半导体设备、精密平台和校准环境中得到广泛应用。
本文将对ZYGO激光干涉仪进行全面而实用的解释，涵盖其工作原理、系统架构、应用场景以及集成和长期运行的关键注意事项。

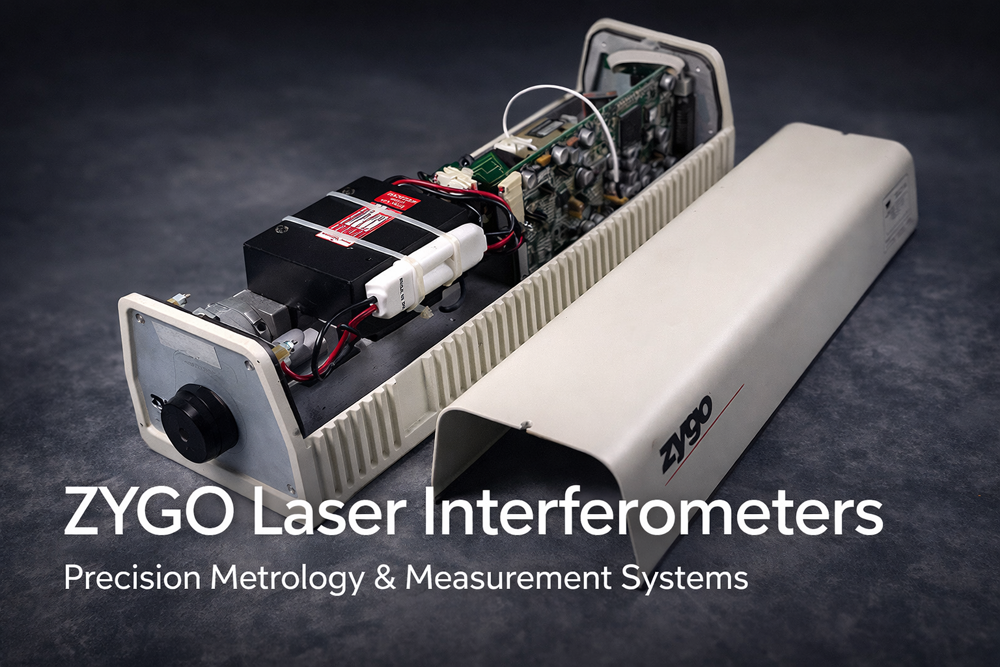

什么是ZYGO激光干涉仪？
ZYGO激光干涉仪是光学测量系统，它利用激光干涉原理以极高的精度测量位移、位置、直线度、平面度和角度运动。
这些系统的核心原理是比较参考激光束和沿特定路径传播的测量光束之间的相位差。任何路径长度的变化——无论是运动还是变形引起的——都会产生可测量的干涉信号。
ZYGO 系统以其使用的外差激光干涉测量技术而闻名，该技术具有以下优点：
● 方向运动检测
● 对强度波动具有高抗干扰性
● 出色的噪声抑制能力
● 稳定的长期标尺精度
ZYGO 激光干涉仪通常作为模块化光学测量系统的一部分集成到设备或计量平台中，而非单一独立仪器，该系统由激光源、干涉仪光学器件、接收器和信号处理电子设备组成。
核心测量原理：外差激光干涉测量
工作原理
在 ZYGO 外差干涉系统中，激光器通过 塞曼分裂（Zeeman-split）或声光调制（AOM） 产生两个频率略有差异、偏振方向正交的激光分量。。当这些频率在经过不同的光路后发生干涉时，会产生一个可以精确测量的拍频。
被测物体的运动会导致干涉信号发生相移，该相移与位移成正比。
主要优势
● 纳米级和亚纳米级分辨率
● 方向灵敏度（正向和反向运动）
● 长距离高信号稳定性
● 出色的抗振动和抗光学噪声能力
这些特性使 ZYGO 激光干涉仪特别适用于对稳定性和可重复性要求极高的工业环境。

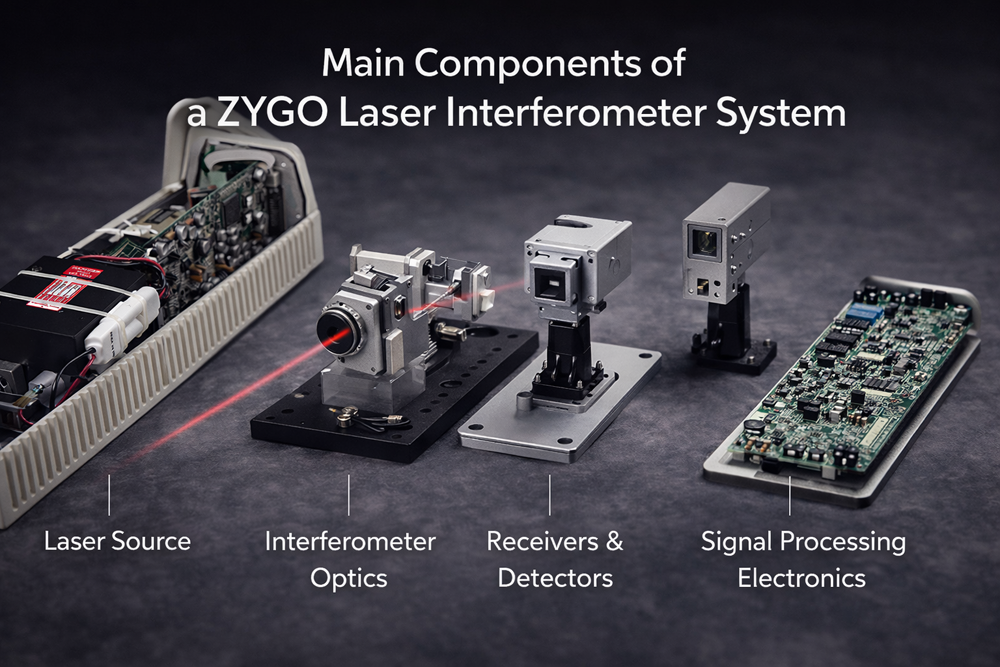

ZYGO激光干涉仪系统的主要组成部分
一套完整的ZYGO激光干涉仪系统通常包括以下组件：
1. 激光源
稳定的激光器（通常为氦氖外差激光器）决定了系统的测量标尺和频率稳定性。
2. 干涉仪光学器件
光学模块用于分束、重定向和重新组合激光束，以测量：
● 线性位移
● 角运动
● 直线度和平面度
● 多轴定位
3. 接收器和探测器
光电探测器将光干涉信号转换为电信号进行处理。
4. 信号处理电子设备
这些模块实时计算位移、速度和误差信号，并与控制系统进行接口。
ZYGO激光干涉仪的类型
ZYGO提供一系列针对不同测量任务设计的干涉仪配置：
线性位移干涉仪
用于线性平台和晶圆定位系统中的高精度位置反馈。
角度和直线度干涉仪
测量精密运动平台中的俯仰角、偏航角、横滚角和直线度误差。
多轴测量系统
可同时监测多个自由度，常用于光刻机和精密扫描仪。
表面和光学干涉仪
用于计量实验室中的平面度、表面形状和光学元件检测。
ZYGO激光干涉仪的典型应用
半导体制造
● 晶圆台定位
● 光刻对准和扫描
● 套刻和关键尺寸控制
● 计量和检测工具
即使是纳米级的定位误差也会影响产量，因此干涉测量反馈至关重要。
精密运动控制
● 气浮平台
● 直线电机平台
● 多轴定位系统
● 精密装配设备
ZYGO系统为闭环控制提供实时反馈。
计量和校准
● 坐标测量系统
● 机床校准
● 国家和工业标准实验室
● 科研仪器
先进的工业和科学应用
● 光学对准系统
● 平板显示器制造
● 航空航天和精密工程
● 研究开发机构
精度、稳定性和环境因素
虽然ZYGO激光干涉仪本身具有卓越的精度，但系统性能取决于几个外部因素：
● 环境的 热稳定性
● 空气折射率补偿
● 机械对准与安装精度
● 振动控制
正确的系统设计和校准对于充分发挥干涉仪的性能至关重要。
结论
ZYGO 激光干涉仪是超精密测量领域最成熟、最值得信赖的技术之一。它们能够提供可追溯、非接触式且高度稳定的测量数据，使其在半导体制造、精密运动控制和先进计量应用中不可或缺。
了解其工作原理、系统架构和集成注意事项，有助于工程师和设备所有者维护性能、延长系统寿命并最大限度地降低操作风险。
