TSK 晶圆探针台
晶圆探针台是一种自动化系统，能够将探针针尖与晶圆上半导体器件的接触焊盘进行精准对准。随后，测试系统会施加电信号，以此评估每个芯片（Die）的性能。
现代晶圆探针台必须具备以下特性：
• 超高的定位精度
• 稳定的探针接触
• 自动化的晶圆搬运功能
• 兼容多种尺寸的晶圆
• 与自动测试设备（ATE）的集成能力
像 TSK 生产的这类高端探针台，利用精密运动平台、光学对准系统以及自动化搬运机器人，实现了微米级的可重复探针精度。
TSK 晶圆探针台十大热门型号
以下列出了十款在生产晶圆厂及二手设备市场中应用最为广泛的 TSK 晶圆探针系统。

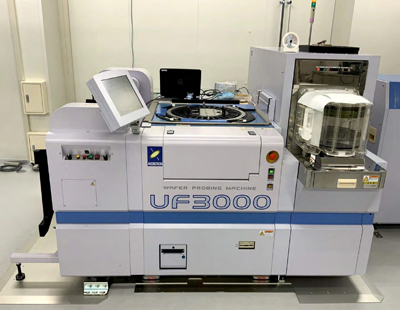

1. TSK UF3000
UF3000 是 TSK 旗下在现代半导体生产中应用最为广泛的晶圆探针台之一。
主要特性包括：
• 支持 200 mm 和 300 mm 晶圆
• 自动探针卡校准
• 高吞吐量的晶圆搬运能力
• 用于探针与焊盘对准的先进图像处理技术
• ±2 μm 的重复定位精度（Total Positioning Accuracy）
UF3000 平台专为大规模量产存储器件及高混合度逻辑器件制造而设计，使其成为业内功能最为全面的晶圆探针台之一。
典型应用场景：
● 逻辑 IC 测试
● DRAM / NAND 生产
● 系统级 LSI 制造
● 大批量晶圆分选

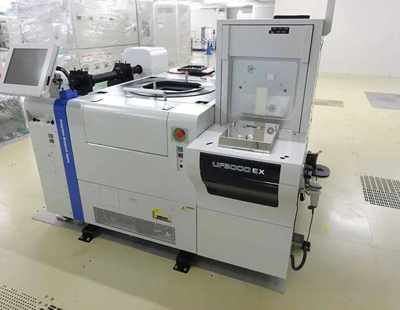

2. TSK UF3000EX
UF3000EX 是 UF3000 平台的增强版，提供了更优化的自动化功能及更广泛的测试能力。
其主要优势包括：
● 先进的晶圆对准系统
● 双机械臂晶圆传输系统
● 支持多点探针测试（Multi-site probing）
● 改进的探针痕迹检测系统
凭借这些特性，UF3000EX 能够有力支持现代高通量晶圆测试环境的需求。

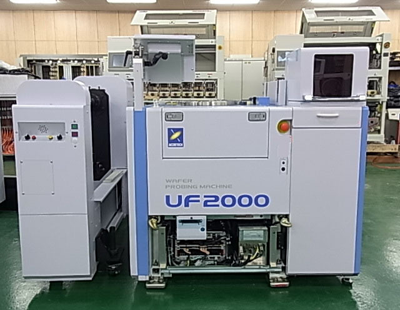

3. TSK UF2000
UF2000 是一款经典的 200mm 晶圆探针台，在全球各地的半导体制造厂（Fab）中得到了广泛应用。
其重要功能特性包括：
● 兼容 4 英寸至 8 英寸晶圆
● ±1.5 µm 的探针精度
● 支持多点探针测试
● 高刚性载物台设计
即便在今天，UF2000 依然在以下领域广受欢迎：
● 模拟集成电路（Analog IC）生产
● MEMS 器件制造
● 功率半导体制造厂
许多成熟工艺节点的制造厂至今仍依赖 UF2000 系统，正是因为其卓越的可靠性与极高的成本效益。

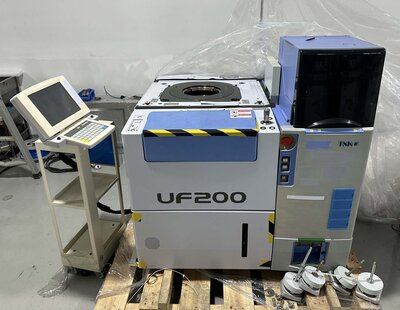

4. TSK UF200
UF200 系列代表了 TSK 晶圆探针台的早期一代产品，专为实现稳定的晶圆分选操作而设计。
此类系统通常应用于：
● 工程晶圆测试
● 小批量生产线
● 研发实验室
该平台具备可靠的机械性能，且维护要求相对简便。

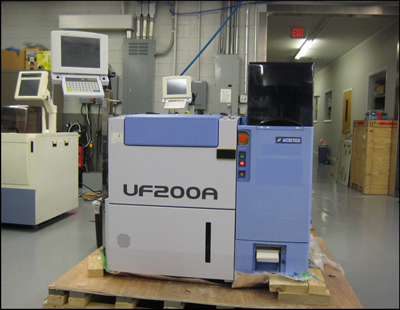

5. TSK UF200A
UF200A 在 UF200 的架构基础上进行了改进，提升了运动控制、载物台精度以及探针校准方面的性能。
它常用于：
● 6英寸和8英寸晶圆测试
● 模拟器件生产
● 特种半导体应用

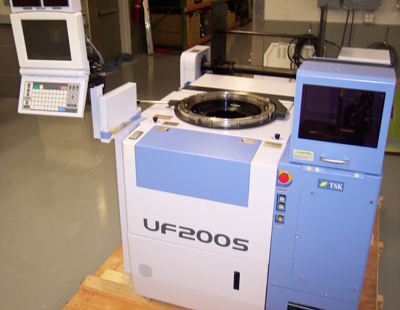

6. TSK UF200S
UF200S 经过优化，专为实现稳定的多站点探针测试而设计，支持对同一晶圆上的多个芯片（Die）进行同步测试。
其优势包括：
● 更高的测试吞吐量
● 更高的探针接触重复性（Contact Repeatability）
● 灵活的探针卡配置
凭借这些特性，UF200S 非常适用于中等规模的生产线。

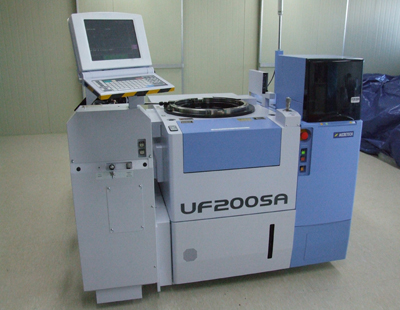

7. TSK UF200SA
UF200SA 型号在自动化水平和软件控制能力方面均实现了进一步提升。
主要的改进包括：
● 自动晶圆对准功能
● 优化的载物台控制算法
● 与自动化测试设备的更佳集成

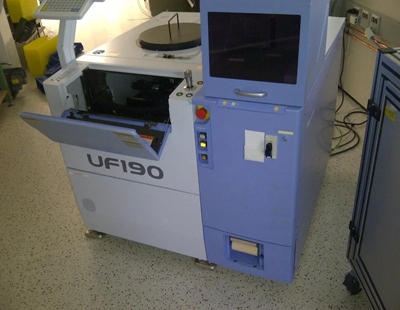

8. TSK UF190
UF190 专为较小尺寸的晶圆及分立器件测试而设计。
其典型特性包括：
● 支持 4 英寸至 8 英寸晶圆
● 高刚性探针台
● 自动对准与探针测试功能
该系统常用于：
● 分立功率器件
● 传感器
● 小批量半导体生产
9. TSK UF190R
UF190R 是 UF190 平台的改进版本。
其主要优势包括：
● 更高的吞吐量
● 更轻量化的 Z 轴设计
● 稳定的多站点探针测试能力
这些增强功能使该系统非常适合离散器件测试及工程应用。
10. TSK APM90A
APM90A 是 TSK 旗下另一款著名的晶圆探针台系统，常被应用于较早期的生产线及科研机构中。
其主要优势包括：
● 简洁的机械架构
● 简便的探针卡设置
● 可靠的晶圆搬运能力
凭借其出色的稳定性和相对较低的运营成本，该机型在二手设备市场中依然十分普及。
为何 TSK 晶圆探针台依然是行业标杆
尽管面临来自其他探针系统制造商日益激烈的竞争，TSK 晶圆探针台在许多晶圆测试环境中依然占据主导地位。
以下几个因素解释了其长期广受欢迎的原因：
久经考验的机械稳定性
TSK 探针台以其刚性的载物台结构和精准的运动控制系统而著称。
极高的探针精度
现代 TSK 系统能够实现微米级的定位精度，这对确保可靠的电气测试至关重要。
与 ATE 系统的强大兼容性
TSK 探针台能与 Advantest（爱德万）、Teradyne（泰瑞达）和 Keysight（是德科技）等公司的主要测试平台实现良好的集成。
庞大的装机量
由于全球范围内已安装了数千台 TSK 探针台，因此备件供应、工程技术支持以及翻新服务依然十分充裕且易于获取。
TSK 晶圆探针台的典型应用
TSK 晶圆探针系统广泛应用于半导体行业的多个领域。
常见的应用场景包括：
逻辑半导体测试
针对 CPU、ASIC 和数字集成电路（Digital IC）的晶圆分选测试。
存储器件生产
DRAM 和 NAND 晶圆的电性测试。
功率半导体制造
针对 IGBT、MOSFET 和 SiC 器件的测试。
MEMS 制造
传感器和执行器器件的测试。
模拟与混合信号器件
高精度参数测试。
选择 TSK 晶圆探针台时的关键考量因素
选择合适的晶圆探针台需要综合考量多项工程技术因素。
晶圆尺寸
确认系统是否支持以下尺寸的晶圆：
● 150 mm
● 200 mm
● 300 mm
吞吐量要求
高产量晶圆厂（Fab）需要能够支持多站点探测及自动化晶圆搬运的系统。
对准精度
探针的对准精度直接影响测试良率及探针卡的寿命。
与测试机的兼容性
确保探针台能够与现有的自动测试设备（ATE）系统无缝集成。
备件供应情况
健全的备件供应链有助于降低因设备故障导致长期停机的风险。
常见问题解答 —— TSK 晶圆探针台
TSK 晶圆探针台主要用于做什么？
TSK 晶圆探针台主要应用于半导体制造流程中的“晶圆分选”（Wafer Sort）阶段。其作用是在晶圆被切割成独立的芯片（Die）之前，对晶圆上的每一个芯片进行电性测试。探针台能够将探针精准地定位并接触到每个芯片的测试焊盘（Contact Pads）上，从而使自动测试设备（ATE）能够对芯片的电性性能、功能及良率进行评估。这一流程有助于在封装前识别出有缺陷的芯片，从而提高制造效率并降低生产成本。
TSK 晶圆探针台由谁制造？
TSK 晶圆探针台由 Tokyo Seimitsu Co., Ltd.（东京精密株式会社）制造，这是一家日本半导体设备公司，其品牌 ACCRETECH 在全球享有盛誉。该公司数十年来一直致力于生产高精密晶圆探测系统，并被公认为半导体测试接口设备领域的领先供应商之一。
TSK 晶圆探针台支持哪些尺寸的晶圆？
大多数 TSK 晶圆探针台支持多种晶圆尺寸，具体取决于型号。常见的配置包括：
• 150 毫米（6 英寸）晶圆
• 200 毫米（8 英寸）晶圆
• 300 毫米（12 英寸）晶圆
较早期的系统通常专为 6 英寸或 8 英寸晶圆设计，而像 UF3000 系列这样的新型平台则支持 300 毫米晶圆的半导体制造工艺。
晶圆探针台与晶圆测试仪有何区别？
在半导体测试流程中，晶圆探针台与晶圆测试仪扮演着不同但相互补充的角色。
晶圆探针台（Wafer Prober）是一套精密机械系统，其功能是将探针物理对准半导体芯片（Die）上的接触焊盘。
测试仪（Tester/ATE）则是一套电子系统，负责向待测器件发送信号并测量其电气性能。
两者协同工作，共同构成了半导体晶圆厂中完整的晶圆测试解决方案。
总结
数十年来，由 Tokyo Seimitsu 制造的 TSK 晶圆探针台一直是半导体晶圆测试领域不可或缺的关键工具。从 UF200 系列等经典平台，到 UF3000 系列等高吞吐量系统，这些设备提供了现代半导体制造所必需的精密性和可靠性。
本指南中重点介绍的“十大 TSK 晶圆探针台”代表了全球各大半导体晶圆厂中应用最为广泛的系统典范。它们在生产线中的持续应用，充分彰显了 TSK 探针技术的耐用性、精准度以及卓越的工程品质。
对于正在评估晶圆探针设备的各类企业——无论是出于扩充产能、设备翻新还是采购备件的需求——与经验丰富的技术供应商开展合作至关重要。专业的服务提供商能够协助企业完成设备的评估、翻新、安装及长期维护工作，从而确保晶圆测试性能的稳定可靠。
只要辅以恰当的工程支持与维护，TSK 晶圆探针台便能在半导体制造环境中持续运行多年，始终提供值得信赖的卓越性能。
