Probe Card失效分析指南：半导体测试中的失效原因、诊断方法与预防解决方案
在现代半导体制造过程中，Probe Card（探针卡）在晶圆级电性能测试中发挥着关键作用。它为自动测试设备（ATE）与半导体晶圆之间提供电气连接接口，使制造商能够在封装之前验证器件功能。
随着半导体器件不断向更小制程节点、更高引脚数量以及更复杂架构发展，Probe Card的性能和可靠性变得越来越重要。即使是轻微的Probe Card失效，也可能导致测试结果不准确、良率下降、停机时间增加以及制造成本上升。
对于半导体制造商、测试厂以及Probe Card供应商而言，了解如何识别、分析和预防Probe Card失效，对于保持测试精度和实现运营效率最大化至关重要。
本指南全面介绍Probe Card失效分析，包括常见失效模式、根本原因、诊断流程以及预防性维护策略。
了解Probe Card的结构组成
在分析失效之前，了解Probe Card的主要组成部分非常重要。
典型的Probe Card由以下部分组成：
探针针尖（Probe Needles）或探针
这些部件与晶圆焊盘接触，并在测试过程中传输电信号。
陶瓷刀片（Ceramic Blade）或空间转换器（Space Transformer）
为探针提供机械支撑和精确定位。
印刷电路板（PCB）
负责在Probe Card接口与测试设备之间传输信号。
探针头组件（Probe Head Assembly）
用于保持探针位置及整体结构完整性。
对准与安装组件
确保在整个测试过程中与晶圆保持精确接触。
由于Probe Card融合了机械、电气、热管理以及材料工程技术，因此失效可能来源于多个方面。
常见Probe Card失效模式
1. 探针磨损
在生产过程中，探针会与晶圆焊盘反复接触数千次甚至数百万次。
随着时间推移，会导致：
- 针尖变平
- 表面磨损
- 锋利度下降
- 接触电阻增加
典型症状
- 测试结果不稳定
- 接触电阻增加
- 误判失效
- 良率下降
2. 探针变形
机械应力可能导致探针弯曲或偏离其设计位置。
原因
- 过度压针（Overdrive）
- 设备设置不当
- 晶圆操作失误
- 意外机械冲击
症状
- 接触位置对准不良
- 开路故障
- 间歇性电气失效
3. 污染物堆积
探针针尖可能积累来自以下来源的污染物：
- 铝焊盘
- 铜焊盘
- 氧化层
- 有机残留物
- 工艺化学品
症状
- 电阻增加
- 信号不稳定
- 接触失效
污染仍然是导致Probe Card性能下降最常见的原因之一。
4. 陶瓷刀片损坏
陶瓷刀片为探针定位提供关键支撑。
潜在失效包括：
- 开裂
- 崩边
- 热应力损伤
- 材料疲劳
症状
- 探针错位
- 接触位置漂移
- 测试精度下降
高质量陶瓷组件对于确保Probe Card长期可靠性至关重要。
5. PCB及信号路径失效
Probe Card内部的电气传输路径可能随着时间推移而退化。
常见问题包括：
- 线路损伤
- 层间剥离
- 焊点失效
- 连接器磨损
症状
- 信号丢失
- 高电阻
- 间歇性通信故障
6. 热诱导失效
先进半导体测试通常涉及极端温度环境。
Probe Card可能工作于：
- 高温测试
- 低温测试
- 温度循环环境
影响
- 材料膨胀
- 机械应力
- 探针错位
- 结构疲劳
热管理对于先进制程节点测试应用变得越来越重要。
根本原因分析方法
结构化的根本原因分析（RCA）流程能够帮助工程师准确识别失效来源。
步骤1：定义失效问题
收集详细信息：
- 失效类型
- 发生频率
- 受影响器件
- 测试条件
- 环境条件
清晰的失效记录至关重要。
步骤2：进行目视检查
显微镜检查通常能够发现可见缺陷。
检查内容包括：
- 探针针尖
- 陶瓷结构
- PCB表面
- 连接器
- 机械固定件
常用工具包括：
- 光学显微镜
- 数字显微镜
- 高倍率检测系统
步骤3：电气测试
测量关键参数，例如：
- 接触电阻
- 导通性
- 信号完整性
- 漏电流
将测量结果与基准规范进行比较，可以快速发现异常行为。
步骤4：机械分析
验证：
- 探针平面度
- 探针位置精度
- 过行程条件（Overtravel）
- 机械变形
机械检查有助于确定对准问题是否导致失效。
步骤5：材料分析
对于复杂失效案例，可能需要采用先进分析技术。
例如：
- 扫描电子显微镜（SEM）
- 能量色散光谱分析（EDS）
- 表面污染分析
- 截面分析
这些方法能够深入揭示材料退化机制。
预防性维护策略
与故障后维修相比，预防性维护通常更具成本效益。

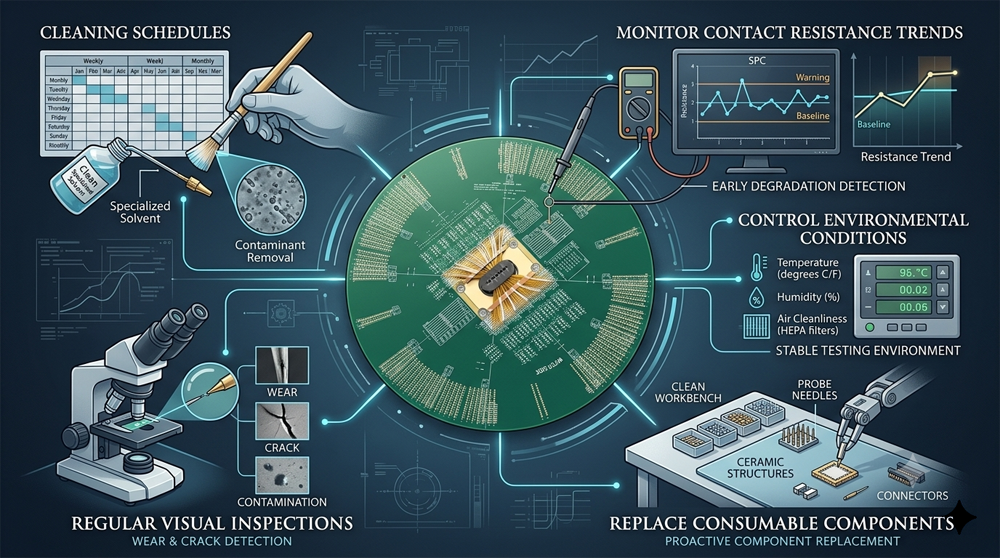

建立清洁计划
定期清洁有助于防止污染相关失效。
建议清洁频率取决于：
- 晶圆材料
- 焊盘金属材料
- 生产数量
- 测试环境
监控接触电阻趋势
趋势分析能够在失效发生前识别退化的早期迹象。
许多制造商使用统计过程控制（SPC）来监控Probe性能。
执行定期目视检查
定期检查有助于识别：
- 磨损
- 裂纹
- 错位
- 污染
从而在重大故障发生之前采取措施。
更换易耗组件
某些Probe Card组件具有有限使用寿命，应主动进行更换。
例如：
- 探针针尖
- 陶瓷支撑结构
- 连接器
- 接触元件
控制环境条件
保持稳定的：
- 温度
- 湿度
- 洁净度
以最大限度减少污染和材料老化。
选择可靠的Probe Card组件供应商
在评估供应商时，应重点考虑：
制造经验
选择具有半导体测试应用经验的供应商。
精密制造能力
Probe Card组件通常需要微米级加工公差。
材料质量控制
高品质陶瓷、金属和工程材料能够提升可靠性。
一致性与重复性
稳定的制造工艺能够确保产品性能一致。
技术支持
工程技术支持能够显著提高故障排查和维护效率。
