引言
在半导体制造过程中，在封装之前识别有缺陷的芯片裸片（Die）对于控制生产成本和提高整体良率至关重要。CP测试解决方案（CP Test Solution），即电路探针测试解决方案（Circuit Probe Test Solution），是一套完整的晶圆级测试系统，专门用于在封装和最终测试之前对半导体裸片进行电性能验证。
现代CP测试结合了先进的晶圆探针台（Wafer Prober）、探针卡（Probe Card）、测试硬件以及数据分析软件，可针对逻辑芯片、存储芯片、功率器件和模拟器件等多种半导体产品实现高精度、高效率的测试。
本文将全面介绍CP测试解决方案的组成部分、应用领域、核心优势以及半导体制造商在选择解决方案时应关注的关键因素。
什么是CP测试解决方案？
CP测试解决方案（CP Test Solution）是一种应用于半导体制造晶圆测试（Wafer Sort）阶段的集成化测试系统。它能够在芯片仍处于晶圆状态时对每颗裸片进行电性能测试，从而帮助制造商在封装之前筛选出良品和不良品。
典型的CP测试解决方案包括：
- 晶圆探针台（Wafer Prober） —— 用于定位晶圆并对每颗裸片进行精确对准。
- 探针卡（Probe Card） —— 与芯片焊盘或凸点建立电连接。
- 自动测试设备（ATE） —— 执行电性能测试程序。
- 测试接口硬件（Test Interface Hardware） —— 连接探针卡与测试机。
- 数据分析软件（Data Analysis Software） —— 采集并分析测试数据，用于良率管理。
其核心目标是在进入封装工序之前，确保只有经过验证的良品芯片继续流转至后续生产环节。
为什么CP测试如此重要？
提前发现缺陷
晶圆级测试能够在昂贵的封装工艺开始之前发现有缺陷的裸片。
提高良率
通过尽早发现工艺问题，CP测试能够帮助制造商优化生产流程并提高整体良率。
降低成本
对不良芯片进行封装会浪费材料、人力和产能资源，而CP测试能够有效减少这些不必要的成本支出。
质量保障
全面的晶圆级测试可确保只有符合电性能规格要求的器件进入后续封装阶段。

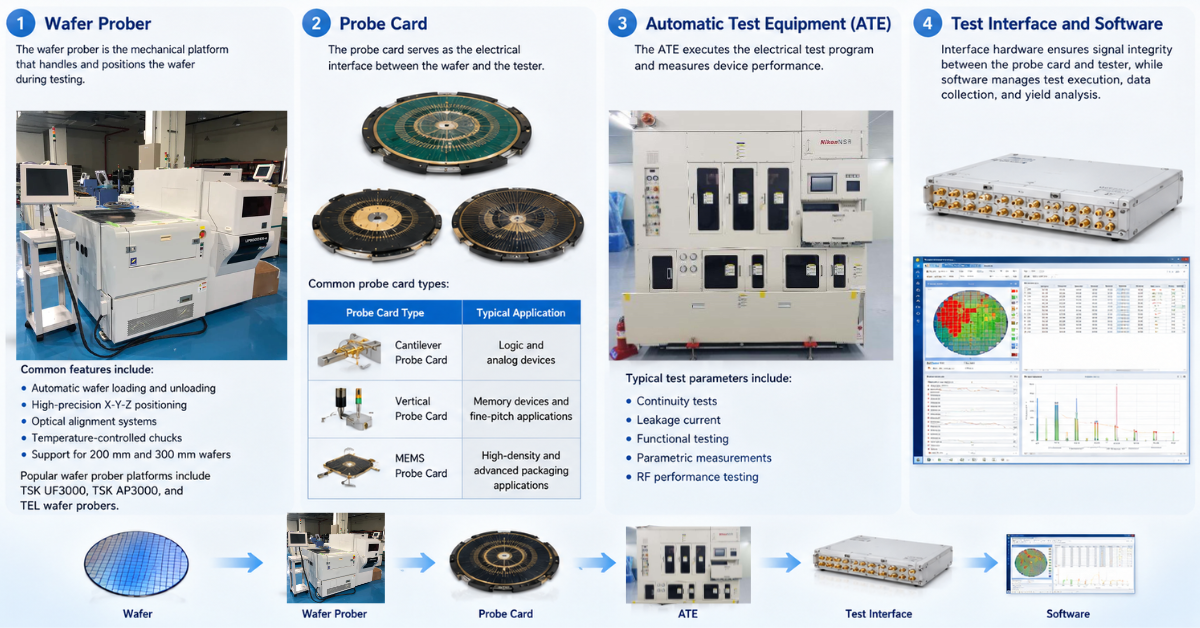

CP测试解决方案的核心组成部分
1. 晶圆探针台（Wafer Prober）
晶圆探针台是在测试过程中负责搬运和定位晶圆的机械平台。
其常见功能包括：
- 自动晶圆上下料
- 高精度X-Y-Z定位系统
- 光学对准系统
- 温控测试平台（Chuck）
- 支持200mm和300mm晶圆测试
常见的晶圆探针台平台包括TSK UF3000系列、TSK AP3000系列以及TEL晶圆探针台。
2. 探针卡（Probe Card）
探针卡是晶圆与测试设备之间建立电气连接的重要接口。
常见探针卡类型如下：
| 探针卡类型 | 典型应用 |
|---|---|
| 悬臂式探针卡（Cantilever Probe Card） | 逻辑芯片及模拟器件 |
| 垂直式探针卡（Vertical Probe Card） | 存储器件及微间距测试应用 |
| MEMS探针卡（MEMS Probe Card） | 高密度封装及先进封装应用 |
3. 自动测试设备（ATE）
ATE负责执行测试程序并测量器件性能参数。
典型测试项目包括：
- 导通测试（Continuity Test）
- 漏电流测试（Leakage Current）
- 功能测试（Functional Test）
- 参数测试（Parametric Measurement）
- 射频性能测试（RF Performance Test）
4. 测试接口与软件系统
测试接口硬件负责保证探针卡与测试机之间的信号完整性，而软件系统则用于管理测试执行、数据采集以及良率分析工作。
CP测试流程
- 晶圆上料（Wafer Loading） —— 将晶圆放置到探针台测试平台上。
- 对准（Alignment） —— 通过光学系统将晶圆与探针卡精确对准。
- 接触测试（Die Contact） —— 探针针尖接触芯片焊盘或凸点。
- 电性能测试（Electrical Testing） —— ATE执行预设测试程序。
- 数据采集（Data Collection） —— 记录并分析测试结果。
- Die Mapping（晶圆图生成） —— 标识良品与不良品芯片位置。
- 晶圆下料（Wafer Unloading） —— 完成测试后将晶圆移至下一工序。
CP测试解决方案的应用领域
CP测试解决方案广泛应用于各类半导体产品制造领域：
| 应用领域 | 典型器件 |
|---|---|
| 逻辑芯片（Logic IC） | 微控制器、处理器 |
| 存储器件（Memory Device） | DRAM、NAND Flash |
| 功率半导体（Power Semiconductor） | IGBT、MOSFET |
| 模拟芯片（Analog IC） | 放大器、传感器 |
| 射频器件（RF Device） | 5G及无线通信芯片 |
| MEMS器件 | 加速度计、陀螺仪 |
先进CP测试解决方案的优势
更高的测试精度
高精度对准系统与高品质探针卡能够提升接触可靠性和测量准确度。
更高的测试产能
现代晶圆探针台和测试设备支持高速并行测试，大幅提升生产效率。
更好的良率管理能力
先进的数据分析系统能够帮助工程师快速发现工艺波动和良率损失原因。
支持先进封装技术
随着先进封装和晶圆级封装技术的发展，CP测试解决方案能够提供所需的高精度测试能力。
CP测试面临的挑战
尽管CP测试具有诸多优势，但仍然面临一些技术挑战：
- 探针磨损（Probe Needle Wear） —— 长时间接触会导致探针性能下降。
- 接触电阻变化（Contact Resistance Variation） —— 接触不稳定会影响测试精度。
- 微间距测试（Fine-Pitch Testing） —— 先进工艺节点需要极高精度的探针对准能力。
- 温度影响（Thermal Effects） —— 温度变化可能影响器件测试结果。
因此，定期维护、探针卡清洁以及设备校准对于保证测试质量至关重要。
如何选择合适的CP测试解决方案
在选择CP测试解决方案时，制造商应重点考虑以下因素：
- 晶圆尺寸兼容性 —— 是否支持200mm、300mm或其他尺寸晶圆。
- 器件类型 —— 根据逻辑、存储、功率或射频器件选择适合的探针卡技术。
- 产能需求 —— 评估测试速度及并行测试能力。
- 精度与稳定性 —— 考察设备对准精度和接触可靠性。
- 数据管理能力 —— 是否能够与良率分析系统和MES制造执行系统集成。
- 服务与技术支持 —— 关注供应商技术能力以及备件供应能力。
CP测试解决方案未来发展趋势
半导体行业正在持续推动晶圆级测试技术创新。
未来主要发展方向包括：
- 基于AI的良率分析
- 高密度MEMS探针卡
- 面向5G和6G器件的先进RF晶圆测试技术
- 支持Chiplet及异构集成架构
- 更高程度的自动化与智能工厂集成
这些技术进步正在推动更高的测试覆盖率、更快的测试速度以及更高的制造效率。
结论
CP测试解决方案是现代半导体制造过程中不可或缺的重要组成部分。通过结合晶圆探针台、探针卡、自动测试设备以及数据分析系统，它能够实现精准的晶圆级测试，提高良率，降低封装成本，并提升整体产品质量。
随着半导体器件复杂度不断提升以及先进封装技术持续发展，高精度、高可靠性的CP测试解决方案将变得愈发重要。投资先进的晶圆级测试基础设施，将帮助制造企业获得更高的生产效率、更好的产品良率以及更强的市场竞争力。
常见问题（FAQ）
半导体测试中的CP是什么意思？
CP是电路探针测试（Circuit Probe）的缩写，指在芯片封装之前进行的晶圆级电性能测试。
CP测试解决方案的主要作用是什么？
其主要作用是识别晶圆上的不良芯片，提高良率，降低封装成本，并保证产品质量。
CP测试解决方案包含哪些设备？
典型系统包括晶圆探针台、探针卡、自动测试设备（ATE）、测试接口硬件以及数据分析软件。
CP测试与最终测试（Final Test）有什么区别？
CP测试是在封装前进行的晶圆级测试，而最终测试则是在芯片完成封装后进行的成品测试。
哪些行业会使用CP测试解决方案？
晶圆代工厂、封装测试厂、IDM企业、科研机构以及逻辑芯片、存储芯片、功率器件、射频器件和MEMS器件制造商都会广泛使用CP测试解决方案。
