引言
Wafer Prober（晶圆探针台）是半导体制造过程中最关键的设备之一。在晶圆测试（CP测试）阶段，它负责精准定位晶圆，并在封装前实现探针卡与每颗芯粒（Die）之间的电气接触。由于一片晶圆通常包含数千颗芯粒，即使是轻微的探针台故障，也可能导致测试结果不准确、产能下降、良率降低以及高昂的生产延误成本。
现代Wafer Prober集成了高精度机械系统、运动控制、光学对准、真空技术、温控系统以及自动化软件。虽然这些设备具有极高的可靠性，但长期连续运行仍不可避免地会出现磨损、校准漂移、污染或部件故障等问题。
本文将详细介绍Wafer Prober最常见的问题、根本原因、有效的故障排查方法以及预防性维护实践，帮助半导体制造企业保持稳定生产并最大限度提高设备运行时间。
为什么Wafer Prober的可靠性如此重要？
Wafer Prober直接影响以下关键指标：
- 测试精度
- 接触质量
- 晶圆良率
- 设备利用率
- 生产吞吐量
- 制造成本
维护不当的Wafer Prober可能导致误判失效、漏检缺陷、晶圆损伤以及不必要的设备停机。

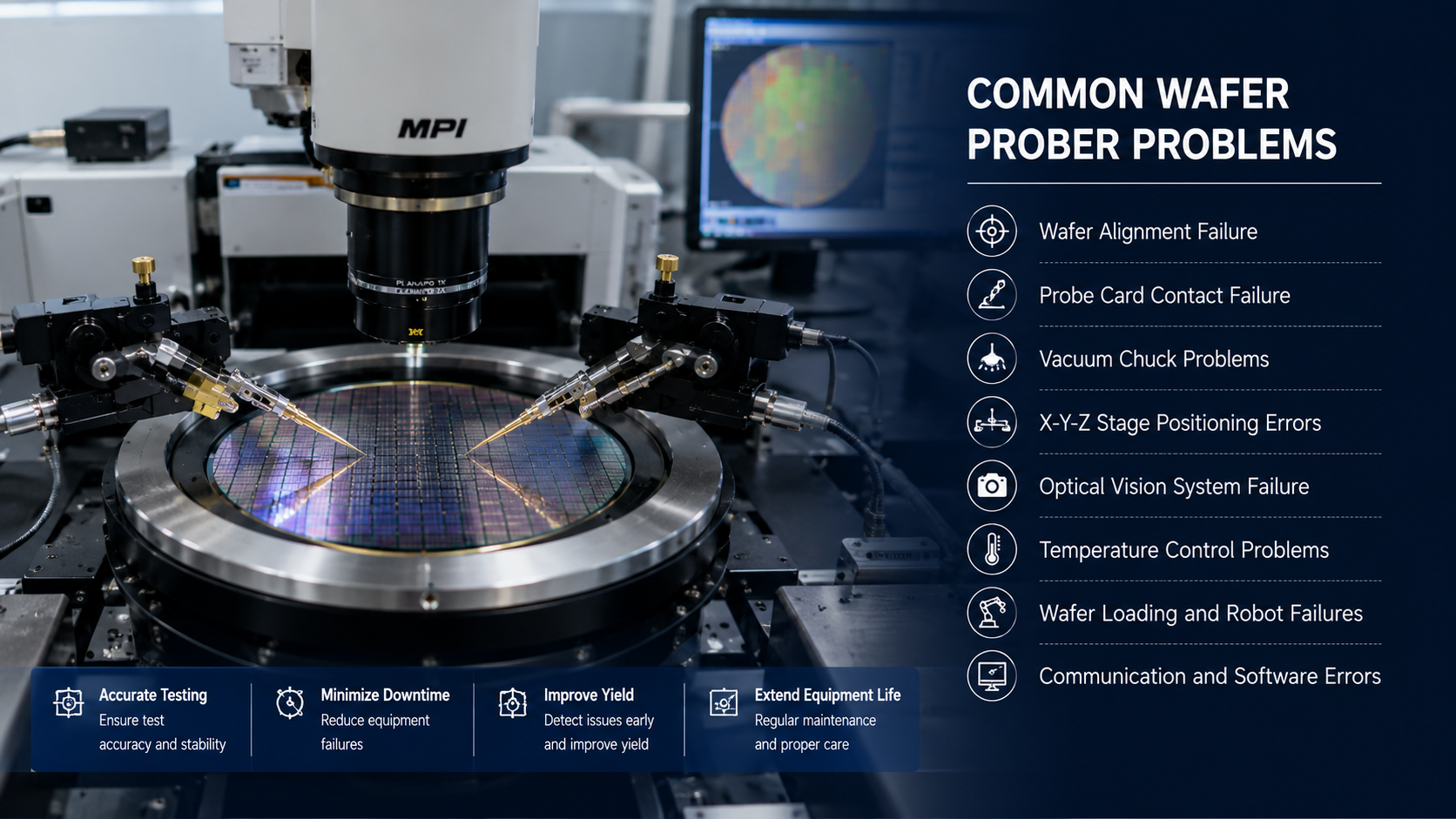

Wafer Prober常见故障
1. 晶圆对准失败（Wafer Alignment Failure）
晶圆对准不准确是Wafer Prober最常见的问题之一。
典型症状
- 无法识别对准标记（Alignment Mark）
- 测试过程中Die位置发生偏移
- 定位误差增大
- 频繁重复对准
- 测试程序中断
可能原因
- 光学相机镜头污染
- 晶圆缺口（Notch）识别异常
- 校准参数漂移
- 对准相机损坏
- 软件参数设置错误
- 晶圆表面污染
推荐解决方案
- 定期清洁光学组件。
- 检查并校准相机。
- 确认晶圆放置方向是否正确。
- 重新校准对准偏移参数。
- 根据需要更新对准程序（Alignment Recipe）。
2. Probe Card接触不良（Probe Card Contact Failure）
探针卡与晶圆焊盘之间接触不良，是导致CP测试不稳定的主要原因之一。
典型症状
- 接触电阻过高
- 出现误判失效（False Fail）
- 开路错误
- 测试结果时好时坏
- 良率波动较大
可能原因
- 探针针尖磨损
- 探针污染
- Overtravel参数设置不正确
- Probe Card损坏
- Chuck平台不平整
推荐解决方案
- 按照厂家规范清洁探针。
- 及时更换磨损的Probe Card。
- 检查Touchdown压力。
- 检测Chuck平台平整度。
- 定期验证接触电阻。
3. 真空Chuck故障（Vacuum Chuck Problems）
真空Chuck负责在测试过程中固定晶圆。真空不稳定可能导致晶圆移动或定位误差。
典型症状
- 测试过程中晶圆滑动
- 真空报警
- 晶圆装载失败
- 定位重复精度下降
可能原因
- 真空泄漏
- O型密封圈损坏
- 真空通道堵塞
- 真空泵性能下降
- Chuck表面污染
推荐解决方案
- 检查真空管路。
- 更换磨损密封件。
- 清洁真空孔。
- 检测真空泵性能。
- 持续监控真空压力。
4. X-Y-Z平台定位误差（X-Y-Z Stage Positioning Errors）
运动平台决定了每颗Die的定位精度。
典型症状
- 重复定位精度下降
- 运动异常
- 伺服报警
- 平台振动异常
- 对准时间增加
可能原因
- 直线导轨磨损
- 编码器故障
- 伺服电机异常
- 机械结构松动
- 润滑不足
推荐解决方案
- 检查导轨磨损情况。
- 检测编码器精度。
- 紧固机械组件。
- 更换磨损轴承。
- 定期进行定位精度校准。
5. 光学视觉系统故障（Optical Vision System Failure）
视觉系统负责晶圆对准和Die识别。
典型症状
- 图像模糊
- 相机通讯异常
- 自动对焦失败
- 无法识别对准标记
可能原因
- 镜头污染
- 相机老化
- 照明系统故障
- 对焦机构异常
- 软件配置错误
推荐解决方案
- 清洁光学镜头。
- 更换故障照明模块。
- 重新校准自动对焦。
- 更新视觉系统参数。
6. 温度控制故障（Temperature Control Problems）
许多半导体器件需要在受控温度环境下完成测试。
典型症状
- Chuck温度不稳定
- 温度报警
- 温度稳定时间过长
- 测试结果不一致
可能原因
- 加热器故障
- 冷却系统异常
- 温度传感器漂移
- 控制器校准误差
推荐解决方案
- 检查温度传感器。
- 检测加热元件。
- 维护冷却系统。
- 重新校准温控系统。
7. 晶圆装载与机械手故障（Wafer Loading and Robot Failures）
自动化晶圆搬运系统能够提高生产效率，但需要高度精准的机械协调。
典型症状
- 机械手抓取失败
- 晶圆盒装载异常
- 晶圆掉落
- 搬运中断
可能原因
- 机器人校准漂移
- 真空吸盘故障
- 传感器异常
- 机械部件磨损
推荐解决方案
- 重新校准机器人位置。
- 更换真空吸盘。
- 检查传感器。
- 润滑运动机构。
8. 通讯与软件故障（Communication and Software Errors）
现代Wafer Prober需要与多个生产系统进行数据通讯。
典型症状
- 设备离线
- 测试程序（Recipe）加载失败
- 通讯超时
- MES连接异常
可能原因
- 网络故障
- 软件Bug
- 数据库损坏
- 驱动程序不兼容
推荐解决方案
- 检查网络连接。
- 升级软件版本。
- 备份配置文件。
- 验证通讯协议。

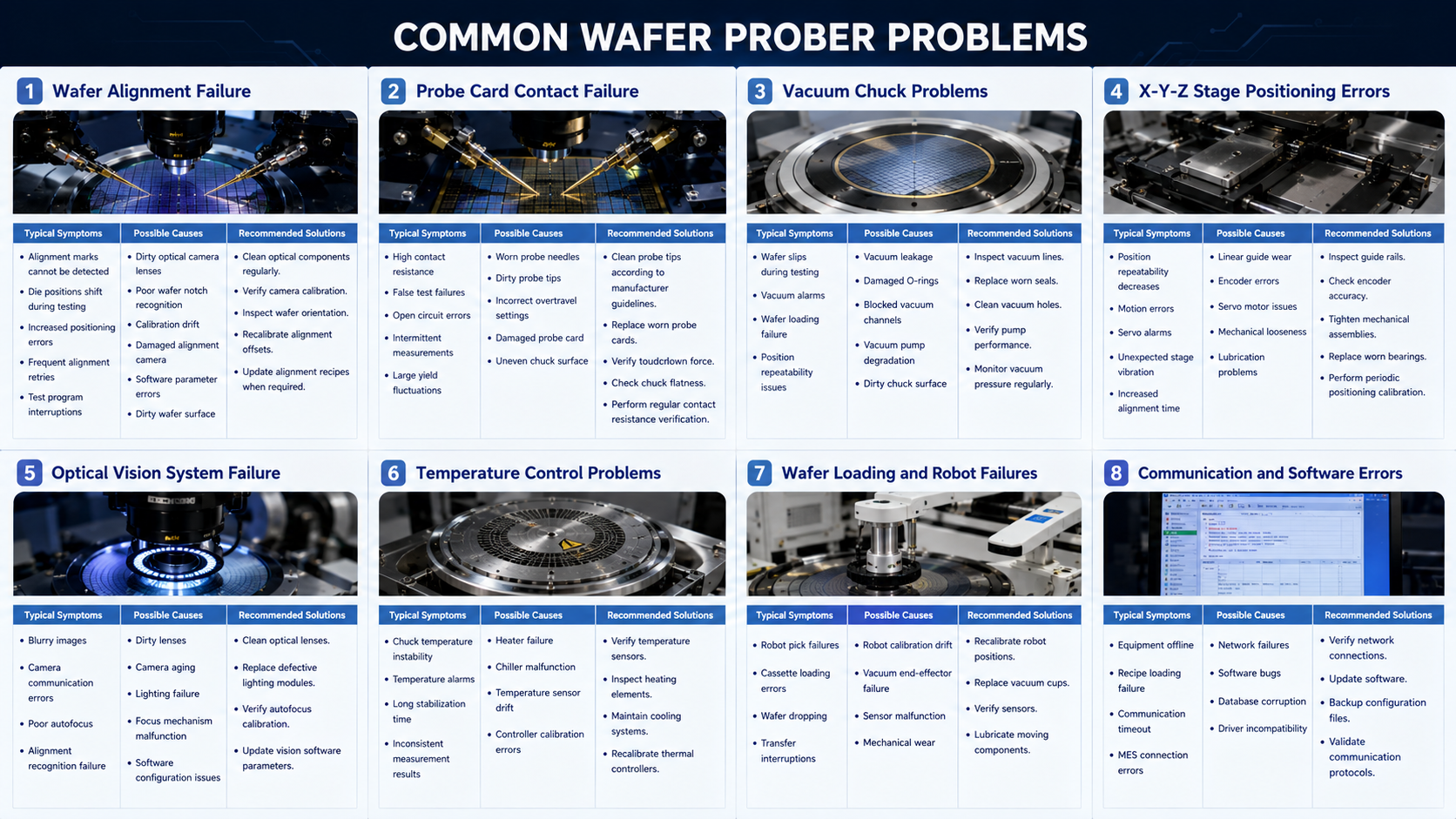

Wafer Prober常见故障汇总
| 故障类型 | 主要原因 | 对生产的影响 |
|---|---|---|
| 晶圆对准失败 | 相机污染或校准漂移 | 定位误差 |
| Probe Card接触不良 | 探针磨损或污染 | 误判失效 |
| 真空不稳定 | 真空泄漏 | 晶圆移动 |
| 运动平台定位误差 | 机械磨损 | 定位精度下降 |
| 视觉系统故障 | 相机或照明异常 | 对准失败 |
| 温度控制异常 | 加热器或传感器故障 | 测试结果波动 |
| 机器人搬运故障 | 机器人校准异常 | 自动化效率降低 |
| 软件通讯故障 | 网络或软件问题 | 生产中断 |
预防性维护最佳实践
建立完善的预防性维护计划，可以显著降低设备意外停机率。
每日检查
- 清洁Chuck表面
- 清洁探针针尖
- 检查晶圆搬运状态
- 检查真空压力
- 验证对准性能
每周维护
- 清洁光学相机
- 检查机器人定位精度
- 检测运动系统精度
- 备份设备参数
每月维护
- 执行平台定位校准
- 验证温控精度
- 检查线缆及连接器
- 润滑机械运动部件
年度预防性维护
- 更换磨损轴承
- 更换老化真空部件
- 执行整机校准
- 必要时升级软件
- 验证设备安全系统
如何选择可靠的Wafer Prober服务供应商
无论是采购翻新设备还是维护现有生产线，选择经验丰富的技术合作伙伴都至关重要。
一家优秀的半导体设备服务商应具备以下能力：
- 专业设备翻新服务
- 设备安装与搬迁服务
- 高精度校准能力
- 预防性维护方案
- 充足的备件库存
- Probe Card技术支持
- 紧急故障处理能力
- 全球现场服务能力
完善的全生命周期服务能够帮助企业最大限度提高设备可靠性并延长使用寿命。
Wafer Prober可靠性的未来发展趋势
随着半导体制造不断发展，Wafer Prober正朝着更加智能化、自动化方向演进。
未来主要发展趋势包括：
- 基于AI的预测性维护
- 远程设备诊断
- 自动化Probe Card检测
- 智能校准系统
- 设备健康状态实时监测
- 数字孪生技术
- 工厂级设备互联
这些创新技术将进一步减少设备故障，提高生产效率，并增强测试一致性。
总结
了解Wafer Prober常见故障对于保障半导体生产稳定运行至关重要。大多数故障来源于机械磨损、光学污染、Probe Card老化、真空系统异常、温度漂移以及软件通讯问题。通过规范的故障排查流程和完善的预防性维护计划，制造企业能够显著降低设备停机时间，提高测试精度，并提升整体晶圆良率。
对于晶圆厂（Fab）、OSAT、科研机构以及半导体测试企业而言，与经验丰富的Wafer Prober服务供应商合作，将有助于实现设备长期稳定运行、优化生产效率，并降低整体运营成本。
FAQ
Wafer Prober最常见的故障是什么？
最常见的问题是Probe Card接触不良。造成该问题的原因通常包括探针磨损、污染、Overtravel设置不当或Chuck平台平整度不足，这些问题容易导致测试结果不稳定并降低晶圆良率。
Wafer Prober应多久校准一次？
关键的定位、对准及温控系统应定期进行校验。多数制造商建议每月进行例行校准，而整机综合校准通常安排在年度预防性维护期间完成。
为什么Wafer对准会失败？
晶圆对准失败通常由光学镜头污染、校准漂移、相机损坏、对准程序设置错误或晶圆表面污染等因素引起。
如何减少Wafer Prober停机时间？
定期开展预防性维护、按计划执行校准、清洁Probe Card、检查真空系统、及时更新软件以及更换磨损机械部件，是减少设备停机时间最有效的方法。
翻新的Wafer Prober是否可靠？
是的。经过专业翻新的Wafer Prober会完成全面检测、关键部件更换、精密校准及性能验证，在满足生产需求的同时，可提供可靠稳定的性能，并相较于采购新设备显著降低投资成本。
