简介
晶圆探针测试（Wafer Probing）是半导体制造和器件开发中的关键工艺。在芯片封装之前，必须直接在晶圆上进行电性能测试，以筛选出已知良品芯片（KGD，Known Good Die），并剔除存在缺陷的芯粒。这一过程的效率和精度，在很大程度上取决于所采用的晶圆探测系统类型。
如今，半导体制造商、科研实验室、高校以及失效分析中心通常会在两种探测方式之间进行选择：自动晶圆探针台（Automatic Wafer Probe）和手动探针测试（Manual Probing）。虽然两种系统都可完成晶圆级电性能测试，但它们在自动化程度、测试效率、定位精度、重复性以及适用场景方面存在显著差异。
本文将对自动晶圆探针测试与手动探针测试进行全面比较，介绍它们的工作原理、优势、局限性、应用场景及选型依据，帮助工程师选择最适合自身需求的晶圆探测解决方案。
什么是自动晶圆探针台？
自动晶圆探针台（Automatic Wafer Probe）是一种由计算机控制的晶圆测试系统，可自动完成晶圆装载、芯片对准、探针卡定位、测试程序执行、数据采集以及晶圆卸载等全过程，无需人工干预。
典型的自动晶圆探针系统包括：
- 自动晶圆装载系统
- 高精度 X-Y-Z 运动平台
- 光学对准系统
- 真空吸盘（Vacuum Chuck）
- 温控吸盘（可选）
- 自动测试设备（ATE）
- 探针卡（Probe Card）
- 测试管理软件
自动晶圆探针台广泛应用于大规模半导体生产和晶圆测试（CP Testing）过程中。
什么是手动探针测试？
手动探针测试（Manual Probing）使用手动操作的探针台，由工程师在显微镜下对晶圆进行定位，手动调整探针位置，并借助参数分析仪、示波器或源测量单元（SMU）等实验室仪器完成电性能测量。
与自动系统不同，所有运动均由操作人员控制，因此手动探针测试在工程验证和科研应用中具有极高的灵活性。

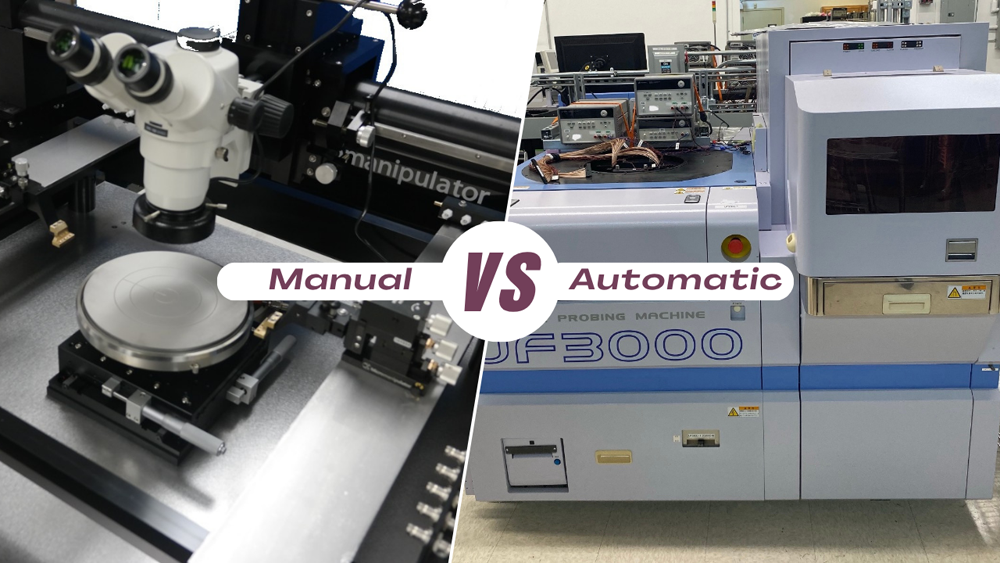

自动晶圆探针台 VS 手动探针测试
| 对比项目 | 自动晶圆探针台 | 手动探针测试 |
|---|---|---|
| 操作方式 | 全自动 | 人工操作 |
| 测试效率 | 非常高 | 较低 |
| 定位精度 | 优秀 | 受操作人员影响 |
| 重复性 | 极高 | 中等 |
| 晶圆装载 | 自动完成 | 人工装载 |
| 适用晶圆尺寸 | 200 mm / 300 mm | 支持多种尺寸 |
| 生产能力 | 适合批量生产 | 适合实验室测试 |
| 测试速度 | 高速 | 较慢 |
| 设备投资成本 | 较高 | 较低 |

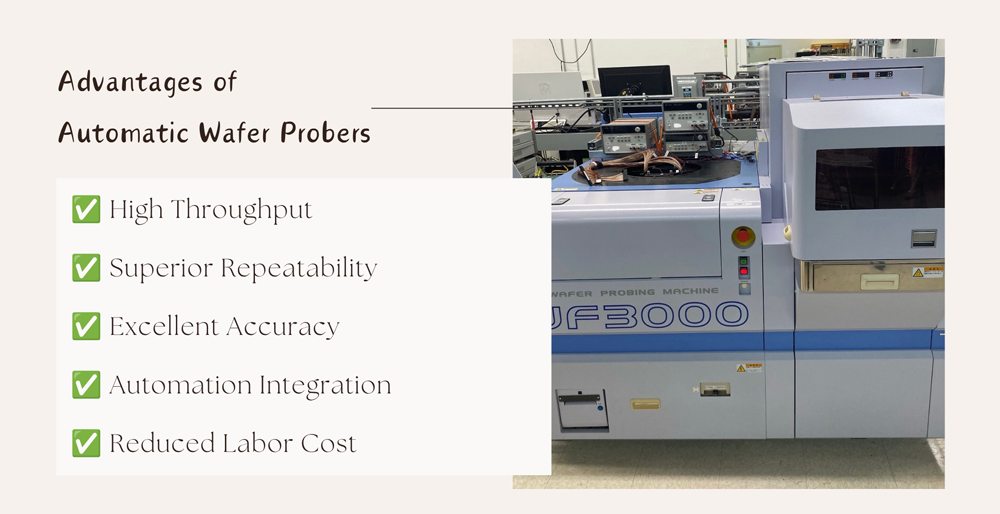

自动晶圆探针台的优势
高测试效率
自动晶圆探针台能够连续测试数千颗芯粒，仅需极少人工干预，大幅提升生产效率。
优异的重复性
计算机控制的定位系统可有效减少人为误差，在长时间生产过程中保持稳定一致的探针接触质量。
卓越的测试精度
先进的光学对准系统与高精度运动平台可实现微米级定位精度，满足细间距半导体器件的测试需求。
便于自动化集成
自动探针台能够与ATE系统、制造执行系统（MES）、良率分析软件以及工厂自动化平台无缝集成。
降低人工成本
完成系统配置后，一名操作员即可同时管理多台设备，有效减少人工操作和运营成本。
手动探针测试的优势
初始投资成本低
手动探针台相比自动晶圆探针台所需投资更少，非常适合实验室和小批量测试应用。
灵活性高
工程师可在器件开发过程中灵活调整探针位置、测试配置及实验方案。
适用于失效分析
手动探针测试可精准定位单个结构，非常适合进行器件失效分析和故障诊断。
适合研发应用
高校、科研院所及原型开发团队广泛采用手动探针台进行低批量器件表征与研究。
自动晶圆探针台的局限性
- 设备投资成本较高
- 维护要求更加复杂
- 安装和调试周期较长
- 需要经过培训的操作人员和工程师
手动探针测试的局限性
- 测试效率较低
- 测量一致性受操作人员影响
- 测试吞吐量有限
- 更容易出现定位误差
- 不适用于大规模量产
典型应用场景
| 应用场景 | 推荐方案 |
|---|---|
| 晶圆测试（CP Testing） | 自动晶圆探针台 |
| 批量生产 | 自动晶圆探针台 |
| 工程样品测试 | 手动探针测试 |
| 器件特性分析 | 手动探针测试 |
| 失效分析（FA） | 手动探针测试 |
| 高校科研 | 手动探针测试 |
| 中试生产 | 自动或手动均可 |

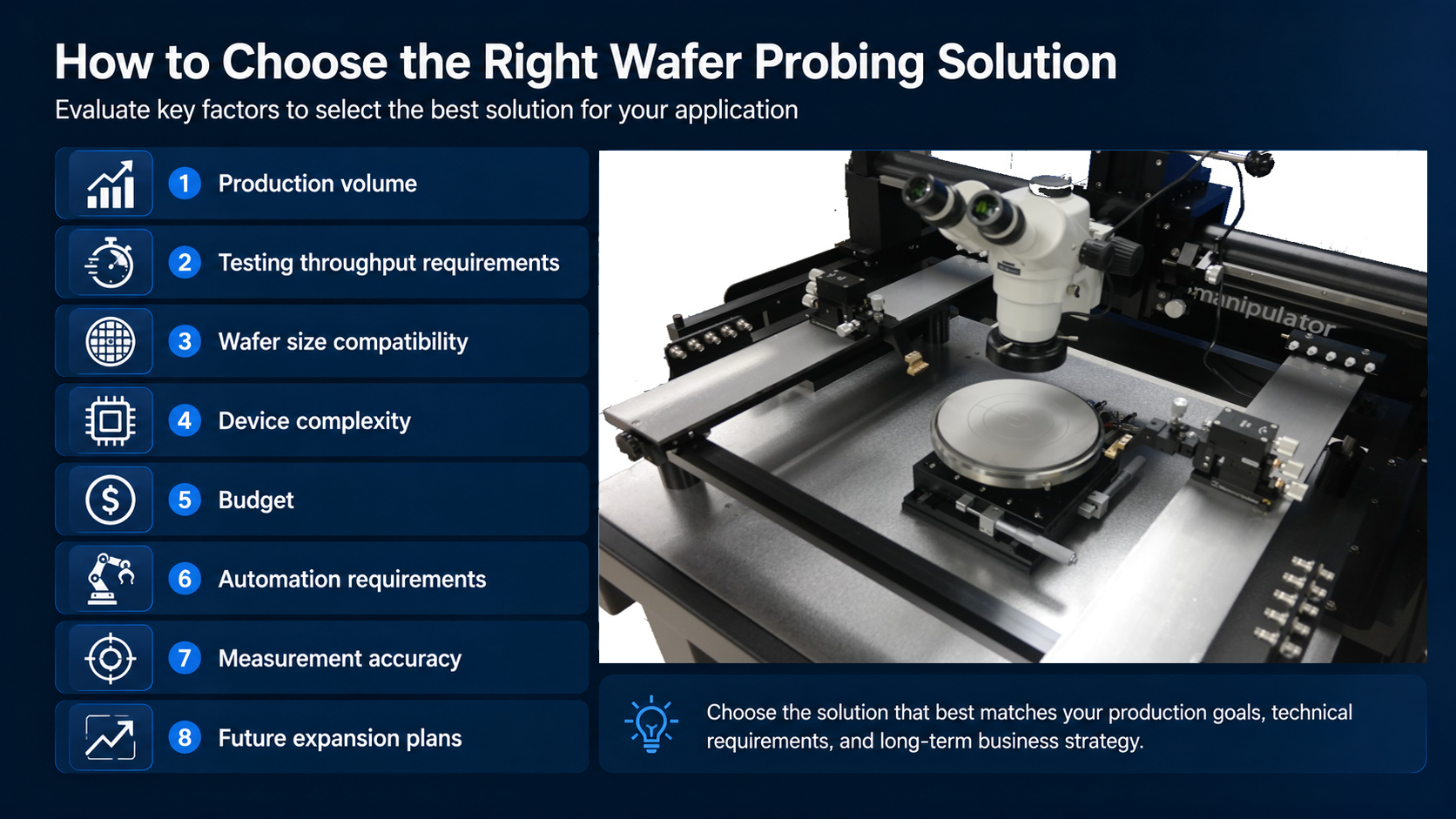

如何选择合适的晶圆探测方案
在自动晶圆探针台与手动探针台之间进行选择时，应重点评估以下因素：
- 生产规模
- 测试吞吐量需求
- 晶圆尺寸兼容性
- 器件复杂程度
- 预算
- 自动化需求
- 测量精度要求
- 未来产能扩展规划
对于大规模半导体制造，自动晶圆探针台能够提供更高的生产效率和测试一致性；而对于科研、工程验证及失效分析，由于具备更高的灵活性且投资成本较低，手动探针测试仍然是更理想的选择。
未来发展趋势
随着半导体行业不断发展，智能化晶圆探测技术正得到越来越广泛的应用。现代自动晶圆探针台已集成AI辅助对准、预测性维护、远程诊断以及智能工厂互联等功能，以提高设备利用率并减少停机时间。
与此同时，手动探针台也在持续升级，配备更高分辨率显微镜、更精密的探针操控器以及先进的测量仪器，使其在科研和失效分析领域依然具有不可替代的重要价值。
总结
自动晶圆探针测试与手动探针测试 的比较并非判断哪一种系统绝对更优，而是根据具体应用需求选择最合适的解决方案。自动晶圆探针台能够为半导体量产提供卓越的测试速度、精度和重复性，而手动探针测试则凭借高度灵活性，更适用于工程开发和实验室测试。
充分了解两种技术各自的优势与局限，有助于半导体制造企业、科研机构以及设备使用者优化测试效率、降低生产成本，并进一步提升整体产品质量。
常见问题（FAQ）
自动晶圆探针测试与手动探针测试最大的区别是什么？
自动晶圆探针测试能够自动完成晶圆装载、对准、测试及数据采集，而手动探针测试则需要操作人员手动定位探针并完成测量。
哪一种测试方式精度更高？
由于运动控制和对准均由计算机完成，自动晶圆探针台通常具有更高的定位精度和测试重复性。
手动探针测试现在仍然广泛使用吗？
是的。手动探针台仍广泛应用于科研、器件特性分析、原型验证以及半导体失效分析等领域。
哪一种系统更适合大规模生产？
自动晶圆探针台是批量生产的首选，因为它具有更高的测试效率、更好的测试一致性，并能够与自动测试系统实现无缝集成。
手动探针台能够测试先进半导体器件吗？
可以。配合合适的探针操控器和高精度测量仪器，手动探针台能够对先进半导体器件进行准确的研发测试和性能表征。
