二手 TEL 晶圆探针台出售 | 购买指南

引言

对于希望扩大测试产能并控制资本支出的半导体制造商、晶圆测试工厂、OSAT 封装测试企业和设备经销商而言，寻找待售二手 TEL 晶圆探针台通常是采购流程的第一步。

东京电子（Tokyo Electron Limited，简称 TEL）生产用于半导体测试的晶圆探针设备。其 Precio 系列包括面向不同晶圆尺寸和生产需求的自动化晶圆探针台。根据具体应用和设备配置，二手 TEL 设备可用于晶圆级电气测试、生产晶圆测试分选以及半导体工程测试等工作。

然而，采购二手晶圆探针台不仅仅是寻找一台价格合适的现货设备。买家还必须评估晶圆尺寸兼容性、定位性能、探针接触稳定性、自动化功能、软件、已安装选件以及维护要求。

本文将介绍如何比较不同型号的二手 TEL 晶圆探针台、评估设备状况、估算总采购成本，并说明在询价前需要准备哪些信息。

什么是 TEL 晶圆探针台？

晶圆探针台是一种半导体测试系统，它将晶圆定位在探针卡下方，使探针能够与指定芯片或测试结构建立电气接触。探针台负责控制晶圆移动和对准，而兼容的自动测试设备（ATE）负责执行电气测量。

典型的晶圆探针测试系统包括以下部件：

• 晶圆载台（Wafer Chuck）：在定位和测试过程中牢固固定晶圆。

• X-Y 运动平台：将晶圆移动至指定的测试坐标。

• Z 轴机构：控制垂直方向的运动以及探针接触过程。

• 光学对准系统：帮助将晶圆特征与探针卡对准。

• 晶圆传送系统：在配备相应功能的设备上自动传送晶圆。

• 控制系统：协调运动、对准、晶圆传送和测试流程。

• 探针卡接口：为晶圆与测试机之间的机械连接和电气连接提供支持。

探针台与 ATE 的功能并不相同。探针台负责建立物理定位和接触条件，而测试机负责测量导通性、漏电流、电阻以及其他与具体器件相关的电气参数。

因此，买家应将探针台视为整个测试环境的一部分进行评估，而不是孤立地判断一台设备是否合适。

买家应该考虑哪些二手 TEL 晶圆探针台型号？

TEL 公布的 Precio 产品对比资料包括 Precio XL、Precio octo 以及部分旧款 P 系列型号。不同型号在晶圆尺寸范围、运动平台技术、定位规格和控制架构方面存在差异。

下表根据 TEL 公布的规格，对主要型号的区别进行了总结。

型号	公布的晶圆尺寸范围	运动平台技术	主要考虑因素
Precio XL	200 mm 和 300 mm	直线电机	适用于需要兼容 200 mm 或 300 mm 配置的应用
Precio octo	150 mm 和 200 mm	滚珠丝杠	面向 150 mm 和 200 mm 晶圆应用
P-12XLn / P-12XLn+	200 mm 和 300 mm	滚珠丝杠	需要核实完整型号后缀及定位规格

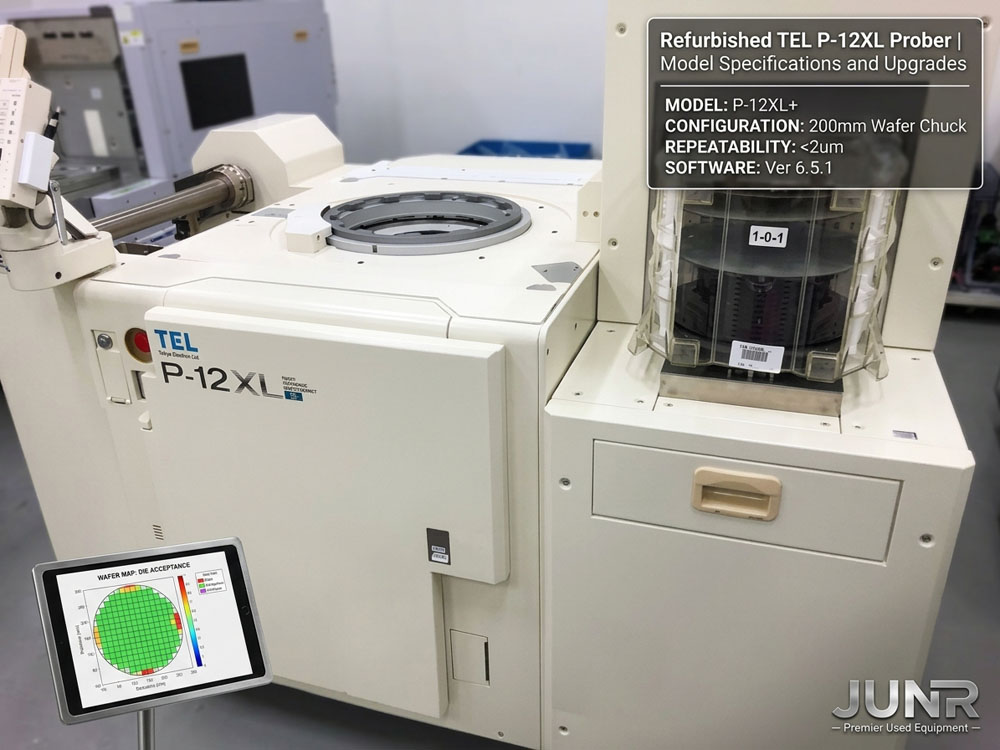

P-12XL	200 mm 和 300 mm	滚珠丝杠	评估旧款控制架构及已安装选件
P-8XLm	100、125、150 和 200 mm	滚珠丝杠	确认晶圆传送配置及所需选件
P-8XL	100、125、150 和 200 mm	滚珠丝杠	评估设备状况、软件支持和工艺兼容性
P-8	100、125、150 和 200 mm	滚珠丝杠	结合实际应用和长期维护需求进行评估

注意：以上为型号系列的规格信息，并不保证某台具体二手设备的实际配置或性能。采购前应确认准确型号、序列号、已安装选件以及相关技术文件。

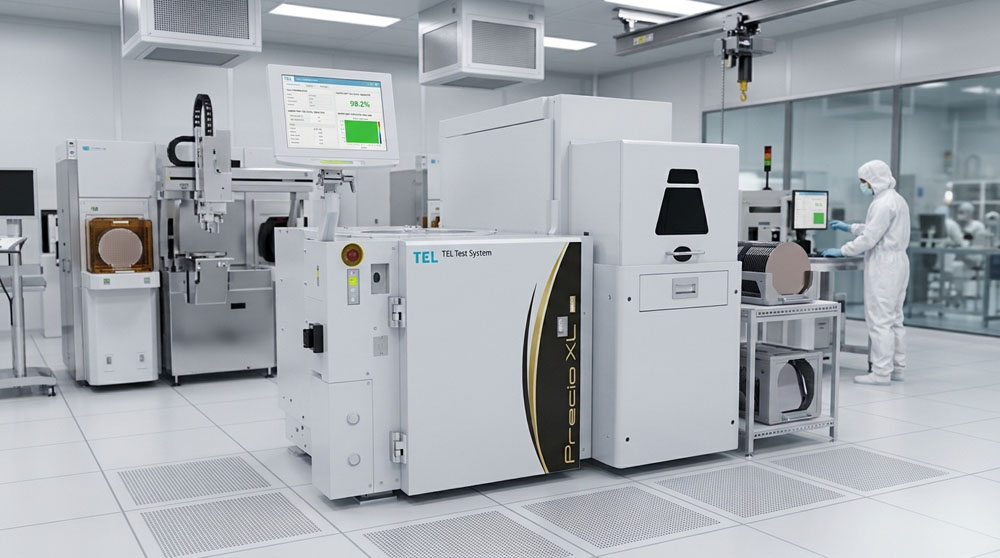

1. 二手 TEL Precio XL 晶圆探针台

Precio XL 是一款全自动晶圆探针台，支持 200 mm 和 300 mm 晶圆配置。TEL 公布的产品资料介绍了该平台在定位精度、Z 轴控制、洁净度和生产效率等方面的特点。

根据 TEL 公布的产品对比规格，Precio XL 的 X-Y 探测精度为 ±1.8 μm，Z 轴探测精度为 ±5.0 μm。实际性能取决于设备配置、校准状态、维护历史和测试条件。

评估二手 Precio XL 时，买家应确认以下事项：

• 支持的晶圆直径以及已安装的载台配置。

• X-Y 运动平台的状态和重复定位性能。

• Z 轴运动及探针接触控制功能。

• 光学对准性能。

• 晶圆传送和自动化功能。

• 与目标探针卡及 ATE 测试机的兼容性。

• 所需软件、技术文档和技术支持的可获得性。

对于需要兼容 200 mm 或 300 mm 晶圆平台的生产环境，二手 Precio XL 值得纳入评估范围。不过，最终采购决策仍应以实际设备性能验证结果和工艺要求为依据。

2. 二手 TEL Precio octo 晶圆探针台

Precio octo 面向 150 mm 和 200 mm 晶圆应用。TEL 介绍该平台采用高速步进定位和晶圆交换功能，以支持生产效率提升。

根据 TEL 公布的产品对比规格，Precio octo 的 X-Y 探测精度为 ±2.0 μm，Z 轴探测精度为 ±5.0 μm。这些数值应视为产品公布的规格，而不是某台二手设备已经通过实测验证的结果。

采购二手 Precio octo 前，应检查运动平台、晶圆交换机构、光学系统、载台状况和控制功能。同时确认设备现有配置是否支持所需晶圆直径、探针卡和测试工艺。

对于主要处理 150 mm 或 200 mm 晶圆的工厂，如果 Precio octo 的功能和运行状态符合应用要求，它可以成为值得考虑的候选设备。

3. 旧款 TEL P 系列晶圆探针台

对于需要特定晶圆尺寸、希望沿用现有生产配置或希望降低初始设备投入的买家而言，旧款 P 系列可能具有一定吸引力。

但是，较低的设备采购价格并不一定意味着较低的总拥有成本。旧款设备可能采用不同的控制架构、软件依赖、零部件供应体系和维护方案。

选择旧款 TEL 探针台前，应索取完整型号信息，并确认现有探针卡、测试设备、接口和操作流程能否继续使用。

二手 TEL 晶圆探针台的价格是多少？

二手 TEL 晶圆探针台没有统一的市场价格。具体报价取决于型号、配置、设备状况、包含的附件、翻新范围以及交付要求。

比较不同供应商的报价时，以下因素尤其重要。

成本因素	买家需要核实的内容
型号和生产年份	完整型号、序列号和设备历史记录
晶圆配置	支持的晶圆直径、载台、晶圆传送系统和已安装选件
机械状况	运动平台运行、重复定位性能、Z 轴功能和校准记录
光学系统	相机、镜头、照明和对准性能
温度控制	载台温度范围、稳定性以及配套辅助设备
控制系统	软件版本、计算机、接口和可提供的技术文档
翻新服务	已完成的工作、更换的部件和测试结果
交付与安装	出口包装、运输、安装和调试
质保与技术支持	质保范围、除外条款、响应安排和备件支持

经过有记录的检查并通过约定功能测试的设备，其价值可能与未经测试、按现状出售的设备存在明显差异。

询价时，应要求供应商将设备价格与翻新、附件、运输、安装及其他服务费用分别列明。这样更便于比较不同报价，也有助于降低交付后产生额外成本的风险。

二手 TEL 晶圆探针台验机检查清单

在购买二手半导体设备前，进行系统化检查至关重要。检查内容应同时涵盖机械状态，以及设备能否完成目标测试操作。

检查项目	检查内容	重要性
X-Y 运动平台	运动情况、重复定位性能、异常噪声和校准记录	影响晶圆定位及测试位置对准
Z 轴系统	垂直运动、探针接触流程和过行程控制	影响接触稳定性，并关系到晶圆或探针卡的损伤风险
晶圆载台	表面状况、平面度、真空吸附和兼容性	支持晶圆稳定定位
光学对准	图像清晰度、照明、相机功能和对准重复性	帮助实现探针与晶圆的准确对准
晶圆传送	上料、下料、传送流程和传感器运行情况	影响自动化运行和传送可靠性
探针卡接口	机械适配、接口状况和电气兼容性	决定目标探针卡能否正常集成
控制系统	启动、报警、运动控制和软件运行情况	影响设备可用性和故障排查
温度控制	已安装选件、工作温度范围和稳定性测试	对温度相关电气测试尤为重要
技术文档	操作手册、配置记录、维护历史和可提供的备份文件	支持设备操作和后续维护
功能测试	约定的演示流程和记录的测试结果	为设备运行状态提供验证依据

索取实际证据，而不只是设备状况描述

仅仅描述设备“状况良好”“完全正常”或“可直接用于生产”，并不足以证明设备满足要求。

应要求供应商提供近期照片、开机视频、可提供的报警记录，以及与实际应用相关的功能演示。对于生产用途的采购，应在发货前约定可衡量的验收标准。

这些标准可以包括成功开机、完成晶圆上料和下料、运动平台运行、光学对准以及执行约定的测试流程。如果某项定位或接触性能要求至关重要，应提前明确测量方法和验收限值。

翻新 TEL 晶圆探针台与按现状出售的设备有何区别？

二手设备的销售状态并不总是采用相同的标准。了解翻新设备与按现状出售设备之间的区别，有助于买家评估采购风险。

评估因素	翻新设备	按现状出售的设备
检查范围	根据供应商约定，可能进行明确范围的检查或翻新工作	检查可能有限，也可能缺乏记录
功能验证证据	可能提供测试记录	可能无法提供
部件更换	取决于约定的翻新范围	除非另有约定，通常不包含
校准	必须在报价和测试报告中确认	需要另行核实
质保	取决于书面销售条款	可能有限或不提供
初始采购成本	可能较高	可能较低
技术风险	有明确工作记录和验收标准时，风险评估更充分	缺乏测试时，风险通常更难评估

“翻新”并不意味着所有部件都已更换，也不保证设备一定达到原厂规格。买家应要求供应商书面说明已完成的工作以及功能验证结果。

对于拥有内部工程师和维修能力的买家，在某些情况下，按现状出售的设备也可能适用。对于计划将设备投入生产的买家，具有记录的检查结果和明确的验收条款尤其重要。

安装与 ATE 兼容性

二手 TEL 晶圆探针台必须与整个测试环境兼容。即使设备的机械状态良好，如果接口、软件或配置与现有生产线不匹配，也可能需要额外的工程工作。

发货前应确认以下事项：

厂务条件：根据设备文档核实电源、压缩空气、真空、冷却、占地空间和环境条件。

ATE 集成：确认测试机型号、电气接口、通信要求以及所需的接口硬件。

探针卡兼容性：确认探针卡的机械接口、接触要求和对准流程。

晶圆传送：核实晶圆盒或其他上料方式的要求、晶圆直径以及传送流程。

温度测试：如果应用需要高温或低温探测，应确认已安装的温度控制系统及其实际工作范围。

设备调试：明确安装、调平、校准、系统集成和工艺验证的责任方。

培训与维护：确认是否提供操作手册、维护文档、故障排查支持以及相关备件。

这些要求应在最终确定采购前讨论清楚。与设备到厂后才发现兼容性问题相比，提前解决相关问题通常更加高效。

如何选择可靠的二手 TEL 晶圆探针台供应商？

供应商能否提供准确的设备信息，与所采购的型号同样重要。可靠的采购流程应包含清晰的技术文档、透明的商务条款以及明确的检查程序。

下单前，应要求供应商提供以下资料：

1. 设备身份信息：完整型号、序列号、可确认的生产年份以及设备当前所在地。

2. 配置详情：晶圆尺寸支持范围、载台、光学系统、控制架构和已安装选件。

3. 设备状况报告：检查结果、已知故障、维护历史和翻新工作内容。

4. 测试证据：可提供的功能测试记录、照片、视频或约定的现场演示。

5. 供货范围：所包含设备、附件、软件和技术文档的完整清单。

6. 验收条款：有关检查、交付验收、质保以及不符合项处理的书面标准。

7. 交付安排：包装、运输、安装、调试以及各方责任划分。

不要假定每台二手 TEL 设备都包含相同的附件或技术支持。所有包含项和排除项都应以书面形式确认。

常见问题

在哪里可以买到待售的二手 TEL 晶圆探针台？

二手 TEL 晶圆探针台可能通过专业半导体设备供应商、设备经销商以及闲置设备渠道获得。现货情况会随型号和配置变化，因此买家应向供应商询问当前库存信息，而不是依赖较早发布的设备信息。采购前，应核实准确型号、晶圆尺寸支持范围、运行状况、所含选件以及可提供的检查证据。最新报价还应明确交付条款、质保范围，以及是否包含安装或调试支持。

用于 300 mm 晶圆的 TEL 晶圆探针台，哪款更合适？

TEL Precio XL 是值得评估的型号之一，因为 TEL 公布的资料显示，该型号支持 200 mm 和 300 mm 晶圆配置。不过，具体选择取决于设备实际配置、测试应用、探针卡、ATE 集成情况以及所需性能。买家应核实已安装的载台和晶圆传送系统，并要求提供设备满足相关要求的证据。仅凭型号的公开规格，无法确认某台二手设备的实际状况。

翻新的 TEL 晶圆探针台一定比按现状出售的设备好吗？

如果供应商能够提供检查记录、已完成的工作内容以及功能测试结果，翻新设备可能更有利于买家判断采购风险。按现状出售的设备初始价格可能较低，但其实际状况和后续维修成本可能更难预测。无论哪种销售状态，都不能单凭名称保证特定性能。买家应比较书面翻新范围、测试证据、质保条款和交付总成本，再决定哪种方案更适合实际应用。

询价需要提供哪些信息？

为了获得有效报价，买家应提供目标 TEL 型号或可接受的替代型号、晶圆直径、预期应用、所需选件、交付地点以及预计采购时间。如果是替换现有设备，还可以提供当前探针卡、ATE 测试系统和厂务接口的信息，以便识别潜在兼容性问题。应要求供应商明确设备状况、包含的附件、检查结果、交付条款、质保以及安装责任，从而对不同报价进行一致的比较。

二手 TEL 晶圆探针台可以集成到现有 CP 测试产线吗？

如果探针台的机械配置、探针卡接口、控制系统和通信接口与现有测试环境兼容，就可能实现集成。采购前应核实 ATE 型号、晶圆传送要求、电气接口、软件依赖关系以及所需的温度控制功能。后续还可能需要设备调试和工艺验证。应根据实际设备配置和技术文档确认兼容性，而不能仅凭型号名称作出判断。

结论

对于希望增加测试产能并控制资本支出的半导体制造商和晶圆测试工厂而言，采购一台待售的二手 TEL 晶圆探针台可以是一种可行的选择。Precio XL、Precio octo 和旧款 P 系列分别面向不同的晶圆尺寸需求，并具有不同的技术特点。

最合适的设备不一定是型号最新或价格最低的那一台，而应是其晶圆配置、定位性能、传送功能、控制架构和维护要求都符合目标应用的系统。

采购前，应核实设备身份和配置，索取有记录的检查结果，评估 ATE 与探针卡兼容性，并以书面形式明确验收标准。系统化的评估有助于买家作出更合理的投资决策，并降低意外集成成本和维护成本的风险。

正在寻找二手 TEL 晶圆探针台？

欢迎联系 JUNR，告知您的晶圆尺寸要求、目标型号、应用场景和交付地点。我们可根据您的实际测试需求，协助确认当前库存、设备规格、状况详情并提供报价。

JUNR——二手半导体设备及零配件供应商。
